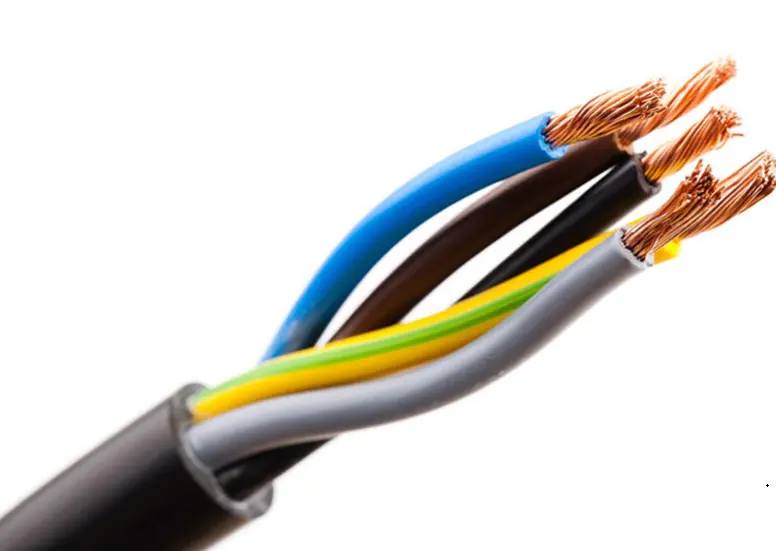

М'який кабель керування КВВР 450/750В

Beida Group є професійним виробником KVVR Control Soft Cable 450/750V. Ми використовуємо гнучкі мідні провідники класу 5 і екологічно чисті м’які ізоляційні та оболонкові матеріали з ПВХ. Ці кабелі відрізняються гнучкістю, малим радіусом вигину та надійною електроізоляцією. Вони мають номінальну напругу 450/750 В і відповідають стандарту GB/T 9330, що робить їх придатними для передачі сигналу керування, що потребує частих рухів або нахилів.

Надіслати запит

Опис продукту

Якщо ви хочете отримати прямі заводські ціни на м’який кабель керування KVVR 450/750 В, ви можете зв’язатися з Tianjin Beida. Ми є професійним виробником із 30+ річним досвідом.

Використання продукту

Промислова автоматизація: використовується в обладнанні, яке потребує частого згинання та скручування, наприклад, роботизовані руки, верстати з ЧПК та автоматизовані виробничі лінії, для передачі сигналів керування та допоміжного живлення.

Розумні будівлі: системи автоматизації будівель (BA), підключення датчиків, приводів і шаф керування, що використовуються для передачі сигналу в системах кондиціонування повітря, освітлення та безпеки.

Контрольно-вимірювальні прилади: точна передача сигналу в лабораторіях і випробувальному обладнанні, що забезпечує низьке загасання та захист від перешкод за допомогою гнучкої проводки.

Мобільне обладнання: схеми керування для обладнання, яке рухається разом із пристроєм, наприклад сценічного освітлення та звукових систем, а також медичного обладнання (наприклад, комп’ютерні томографи, операційні столи).

Інше: схеми керування та сигналізації в гірничій промисловості, залізничному транспорті та морському застосуванні (ZC-KVVR доступний для вогнестійких застосувань).

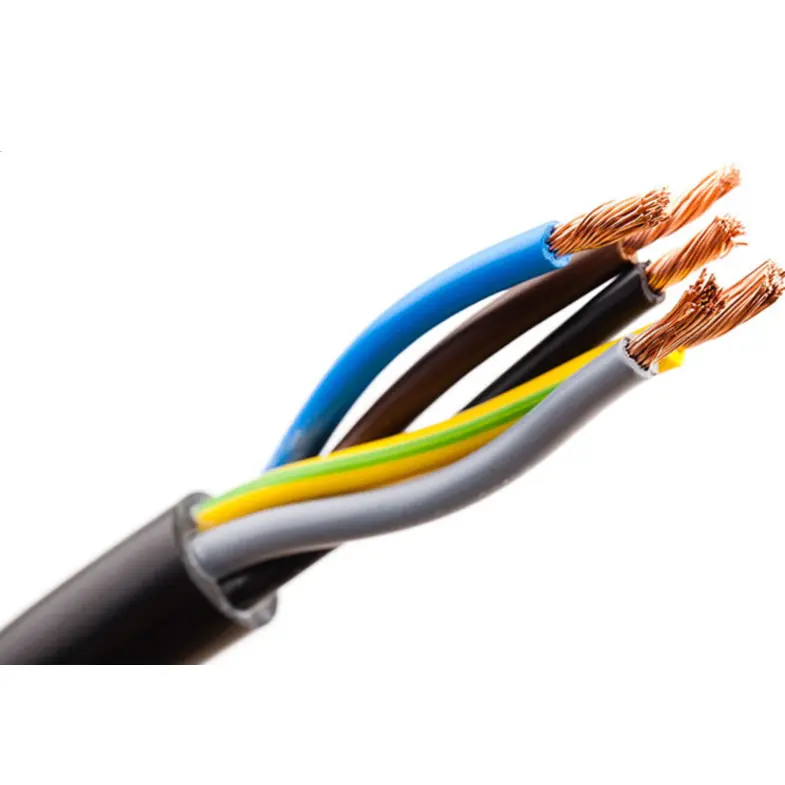

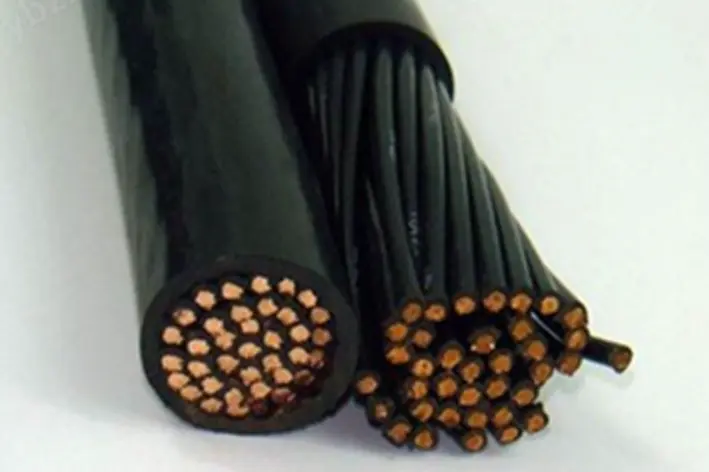

Kvvr Control Soft Cable 450750v

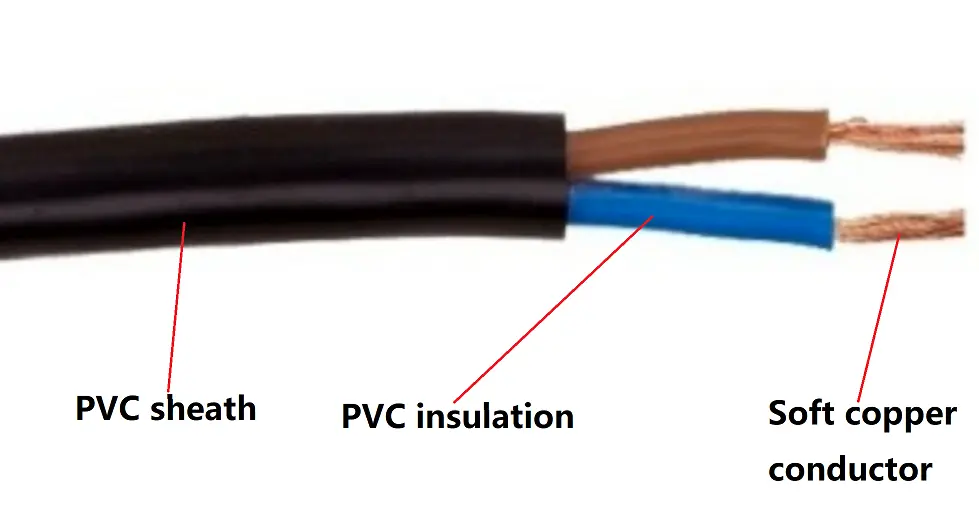

Структура продукту

Провідник: мідний провідник, круглий або фігурний, клас 5 відповідно до GB/T 3956, IEC 60228

Ізоляція: товщина ізоляції, властивості матеріалу повинні відповідати GB/T 9330.

Колір сердечника: 2 сердечника: синій, коричневий або чорний

3 жили: зелений/жовтий, синій, коричневий або синій, чорний, коричневий

4 жили: зелений/жовтий, синій, чорний, коричневий або синій, чорний, коричневий, сірий

5 ядер: зелений/жовтий, синій, чорний, коричневий, сірий або синій, чорний, коричневий, сірий, чорний

Вище 5 кодів: чорні ядра з білим номером

Зовнішня оболонка: товщина оболонки, властивості матеріалу повинні відповідати GB/T 9330.

Вогнестійкий кабель: слід використовувати вогнестійкий матеріал зовнішньої оболонки з ПВХ. Вогнестійкі сорти можна класифікувати за трьома категоріями: група A, B і C.

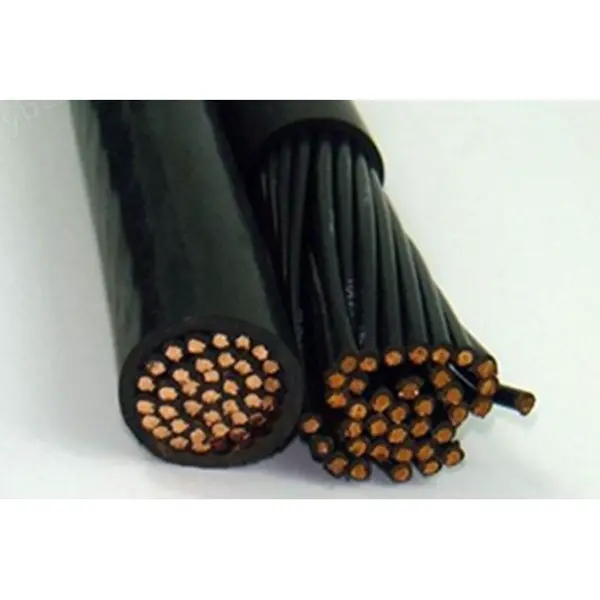

Kvvr Control Soft Cable 450750v

Параметр продуктивності

Номінальна напруга: 450/750 В

Випробувальна напруга: Випробувальна напруга промислової частоти повинна становити 3 кВ, випробовується протягом 5 хвилин без пробою.

Максимальна робоча температура провідника: 70 ºC

Температура короткого замикання: +160 ºC

Опір провідника: відповідає вимогам мідних провідників класу 5 у стандарті GB/T 3956-2008.

Вогнестійкість: відповідно до вимог замовника, він може відповідати вимогам класів A, B і C відповідно.

Методи тестування відповідають IEC 60332 або GB/T 18380.

Порівняння вибору кабелю

Пункт	KVVR (гнучкий контрольний кабель)	KVV (Кабель управління з жорстким сердечником)	RVV (гнучкий кабель живлення)
Значення моделі	K - Кабель управління V - ПВХ ізоляція V - ПВХ оболонка R - Гнучка структура	K - Кабель управління V - ПВХ ізоляція V - ПВХ оболонка No R - жорстка структура	R - Гнучка структура V - ПВХ ізоляція V - ПВХ оболонка
Стандарт виконання	GB/T 9330	GB/T 9330	GB/T 5023
Номінальна напруга	450/750В	450/750В	300/500В
Будова провідника	Багатожильний тонкий мідний дріт (гнучка жила)	Одинарний товстий мідний дріт (жорстка жила)	Багатожильний тонкий мідний дріт (гнучка жила)
Вимоги до радіуса вигину	Мобільна установка: зовнішній діаметр ≥6 разів; Стаціонарна установка: ≥10 зовнішніх діаметрів	Стаціонарна установка: ≥12 зовнішніх діаметрів; Не підходить для мобільного згинання	Мобільна установка: зовнішній діаметр ≥6 разів; Стаціонарна установка: ≥10 зовнішніх діаметрів
Максимальна довготривала робоча температура	≤70 ℃	≤70 ℃	≤70 ℃
Основні характеристики	М'який і легко згинається, стійкий до масла і зношування, підходить для частих переміщень	Стабільна структура, сильна міцність на розрив, придатна для стаціонарної установки	М'який і простий у підключенні, сильна пропускна здатність, використовується для живлення
Основні відмінності	Кабель керування + гнучка жила, підходить для сценаріїв мобільного керування	Кабель керування + жорстка жила, підходить для сценаріїв фіксованого керування	Силовий кабель + гнучка жила, тільки для живлення, не підходить для багатожильної передачі керуючого сигналу
Типові сценарії застосування	1. Обладнання промислової автоматизації (роботи, верстати з ЧПК) 2. Мобільні схеми керування (освітлення сцени, медичне обладнання) 3. З’єднання датчиків/приводів автоматизації будівель	1. Внутрішня проводка електророзподільних шаф 2. Стаціонарні сигнальні ланцюги керування (шафи керування виробничими лініями, будівельні шахти низької напруги) 3. Міжміські фіксовані лінії керування	1. Шнури живлення для побутової техніки 2. Блок живлення дрібної техніки (камери спостереження, контроль доступу) 3. Тимчасові шнури живлення
