Фотоелектричний кабель, сертифікований TUV

Фотоелектричний кабель Beida, сертифікований TUV, долає зовнішні екологічні проблеми. Завдяки використанню високочистої лудженої безкисневої міді та спеціального процесу скручування він має низький опір і чудову пластичність, ефективно зменшуючи нестабільність передачі електроенергії та коливання струму. Ізоляція та оболонка виготовлені з опроміненого зшитого політетрафторетилену (PTFE), що відповідає міжнародним стандартам, таким як IEC 62930 і EN 50618. Він може витримувати екстремальні перепади температур від -40 ℃ до 120 ℃, а також демонструє високу стійкість до високих температур, пошкоджень, кислотної та лужної корозії. Після випробувань на старіння лампа показала, що її міцність на розрив відповідає стандартам, що дозволяє їй витримувати суворий моніторинг клімату в пустелях, зонах високої та низької напруги та прибережних регіонах.

Щоб задовольнити вимоги до високих механічних характеристик, кабелі мають двошарову ізоляцію та конструкцію захисної конструкції, а деякі моделі оснащені сталевою стрічковою бронею. Вони виявляють надзвичайну стійкість до тиску та ударів, що робить їх придатними для різних методів укладання, таких як пряме закопування, встановлення над головою та встановлення трубопроводу, ефективно запобігаючи пошкодженню конструкції та зараженню гризунами. Вся продукція пройшла тестування на вогнестійкість, відповідаючи відповідним стандартам безпеки. Вони створюють низький рівень диму та горіння без галогенів, ефективно запобігаючи поширенню вогню та створюючи надійний бар’єр безпеки для фотоелектричних систем.

Стандарт і схвалення

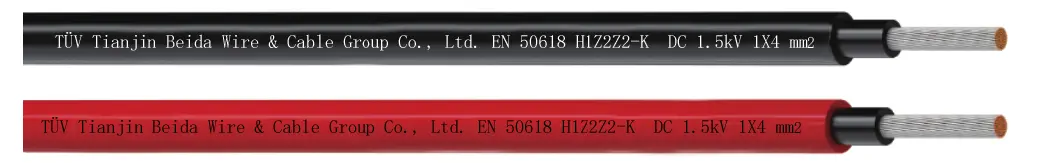

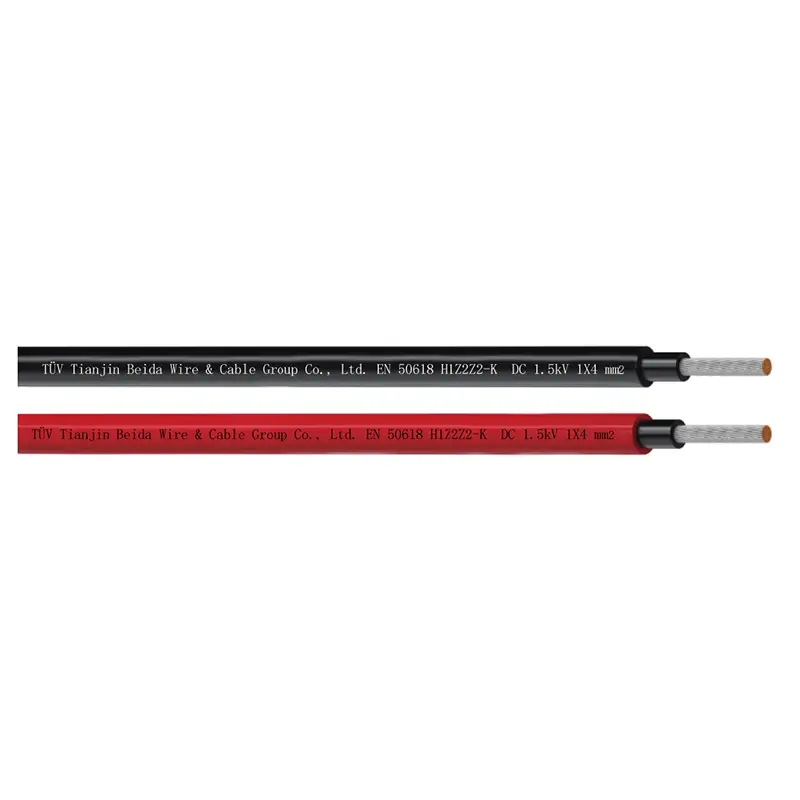

● EN 50618 (H1Z2Z2-K) ;

● ПВ-1Ф згідно 2PfG 1169/08.2007

Конструкція кабелю

● Провідник: багатожильний луджений мідний провідник відповідно до DIN VDE 0295 і IEC 60228, клас 5

● Ізоляція: зшитий електронний промінь, не містить галогенів і вогнестійкий склад, чорний

● Оболонка: зшитий електронним променем, LSZH і вогнезахисна суміш, чорний і червоний.

Технічні характеристики

● Номінальна напруга Uo/U: 1/1 кВ змінного струму; 1,5/1,5 кВ постійного струму; Максимально допустима напруга постійного струму: 1,8 кВ постійного струму (провідник/провідник, незаземлена система, ланцюг не під навантаженням.

●Температура навколишнього середовища: -40℃~+90℃

●Максимальна температура на провіднику: 120 ℃ (20000 год) відповідно до IEC/EN 60216-1, температура короткого замикання: 250 ℃/5 с

● Тест на термічну стійкість: відповідно до EN60216-2 (температурний індекс +120 ℃)

●Стійкість до вологи та тепла: відповідно до EN 50618, таблиця 2 із вологістю 85% (випробування відповідно до EN 60068-2-78)

●Мінімальний радіус вигину: 4XOD (фіксований), 5XOD (згинання)

●Міцність на розрив і подовження ізоляції та оболонки: відповідає вимогам EN 50618 і 2PfG 1169

● Очікуваний термін використання: 25 років

● Овальність: ≤15%

● Вогнестійкість згідно з EN50265-2-1, IEC 60332-1, низький рівень димності відповідно до EN 61034-2 (коефіцієнт світлопроникності ≥60%), відсутність галогенів згідно з EN 50525-1, додаток B.

”Низька корозійна активність газів відповідно до EN 50267-2-2, IEC 60754-2

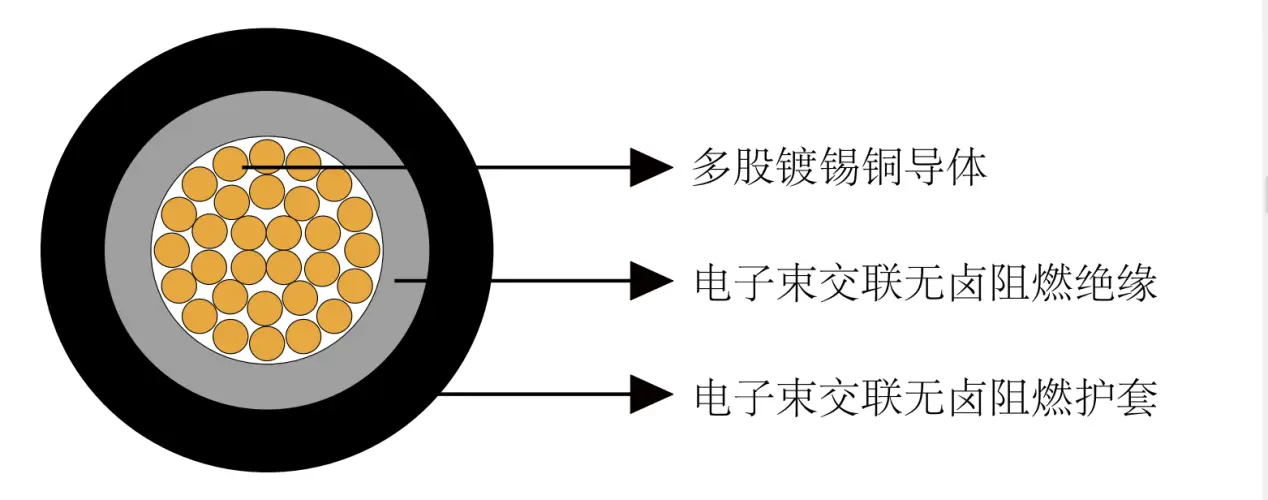

Креслення структури

Параметр кабелю

6.1 PV1-F (2Pfg 1169/08.2007)

6.2 H1Z2Z2-K (EN 50618)

Опір провідника та пропускна здатність по струму при 20 ℃

Коефіцієнт перетворення температури по струму

Коефіцієнт зменшення для накопичення відповідно до IEC 60364-5-52, таблиця B.52-17

Сертифікація TUV
