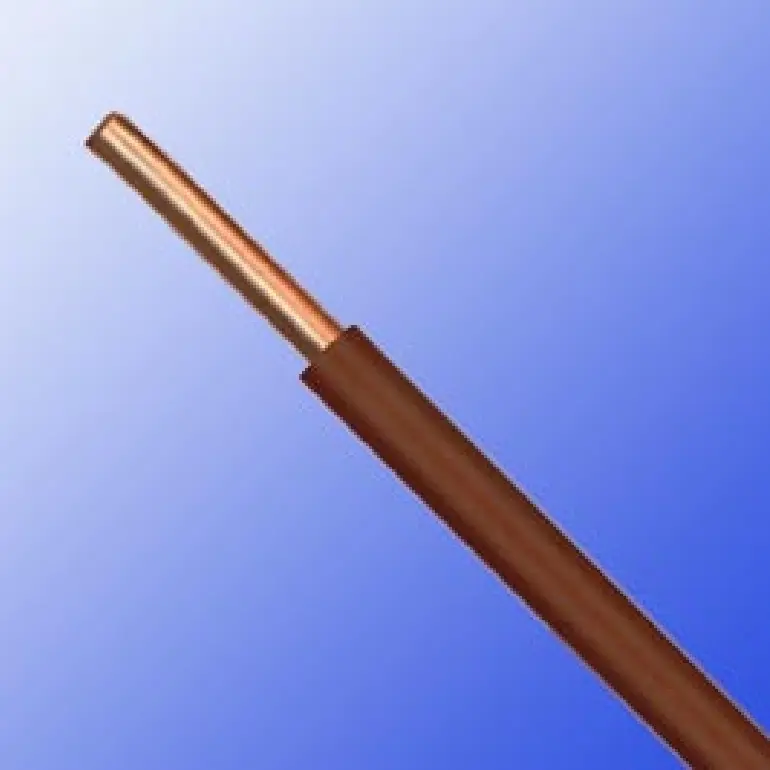

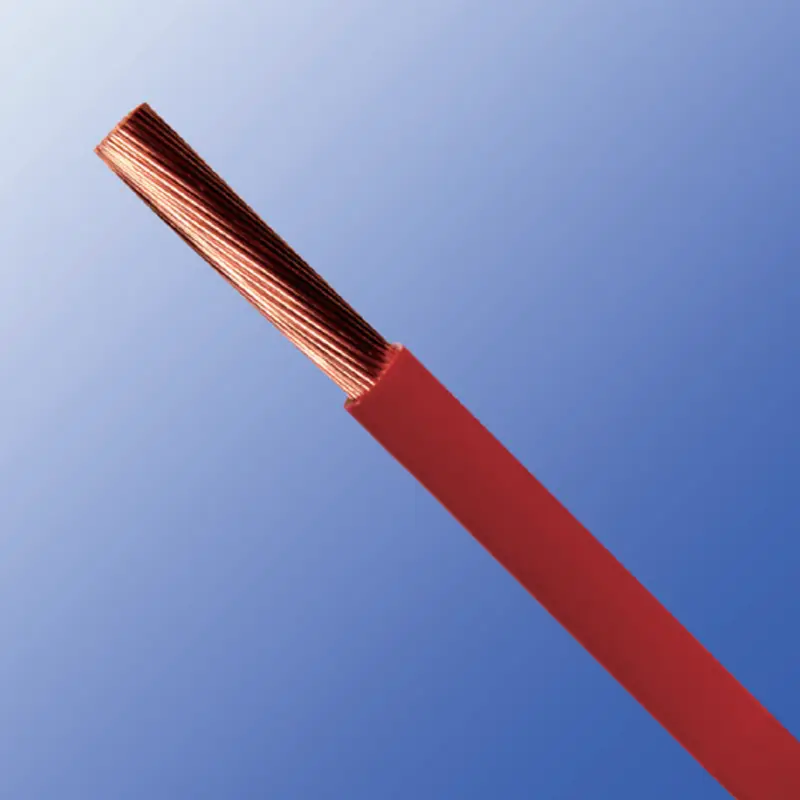

H07V-K H07V-U H07V-R Гнучкий одножильний кабель із ПВХ-ізоляцією

Tianjin Beida є китайським виробником і постачальником гнучкого 1-жильного кабелю з ПВХ-ізоляцією H07V-K H07V-U H07V-R. Цей одножильний кабель призначений в першу чергу для ремонту житлових приміщень і стаціонарної електропроводки в будівлі, а також підходить для стаціонарної проводки побутових освітлювальних приладів, розеток, кондиціонерів та іншого електричного обладнання.

Надіслати запит

Опис продукту

H07V-K H07V-U H07V-R Гнучкі одножильні кабелі з ПВХ-ізоляцією підходять для різних електроустановок. Beida, провідний китайський виробник, у своєму виробництві використовує високоякісні мідні провідники та ізоляційні матеріали з ПВХ, завдяки чому кабелі є гнучкими, міцними та мають чудову провідність.

Цей ізольований одножильний кабель підходить для стаціонарної проводки в будинках, системах освітлення та електрообладнанні. Він має номінальну напругу 450/750 В, вогнестійкий і відповідає міжнародним стандартам безпеки та продуктивності.

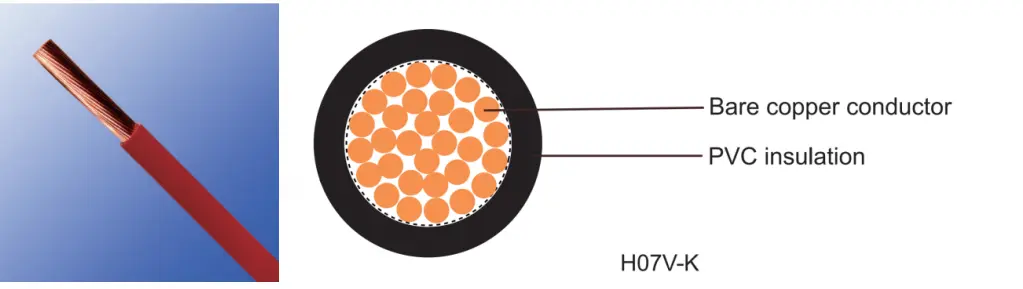

Структура продукту

H07v K H07v U H07v R Flexible Pvc Insulated 1 Core Cable

Одножильний кабель H07V, який складається з мідного провідника T1R і безсвинцевої ПВХ-ізоляції, має сертифікат CE і має чудові електричні та механічні фізичні властивості.

Диригент

H07V-U: суцільний оголений мідний провідник, сумісний зі стандартом EN 60228 cl-1, забезпечує стабільну передачу струму, підходить для фіксованої проводки.

H07V-R: багатожильний оголений мідний провідник, сумісний зі стандартом EN 60228 cl-2, більш придатний для складних додатків проводки, з хорошою міцністю на розтягнення та вигин.

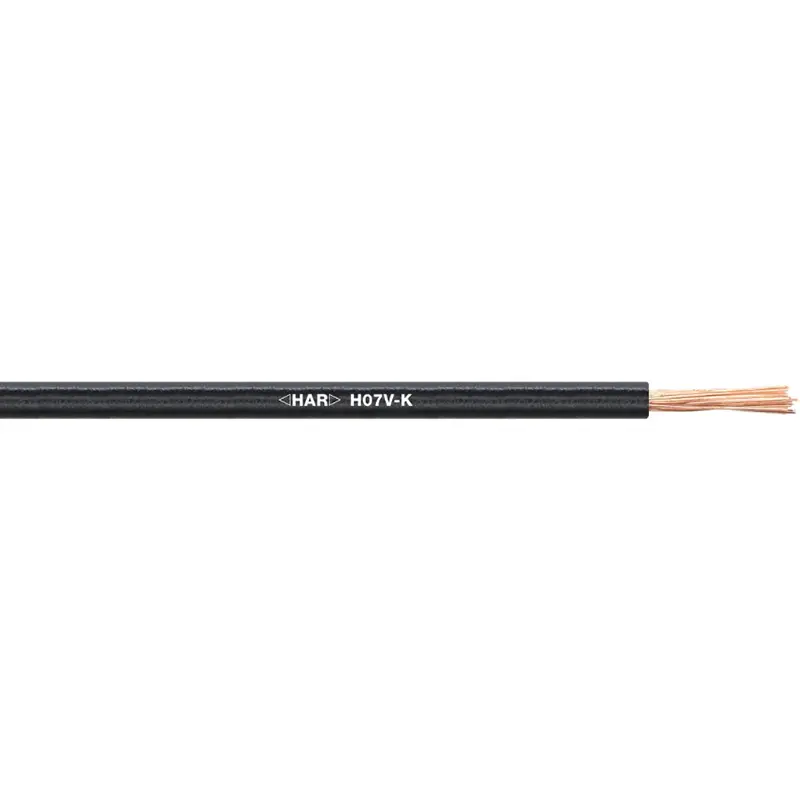

H07V-K: тонкожильний мідний провідник, сумісний зі стандартом EN 60228 cl-5. Пропонує більшу гнучкість, підходить для середовищ, які вимагають більшої гнучкості, наприклад, мобільного електричного обладнання або місць, де потрібен більший радіус вигину.

Ізоляційний шар

Для ізоляції кабелю використовується ПВХ, що не містить свинцю, що відповідає стандарту TI 2. Він забезпечує хорошу електроізоляцію та ефективно запобігає корозії з зовнішнього середовища, збільшуючи термін служби та безпеку кабелю.

Переваги продукту

H07V-K H07V-U H07V-R Гнучкі одножильні кабелі з ПВХ-ізоляцією широко використовуються в фіксованій проводці низької напруги. Чому ці кабелі є доцільним вибором?

1. Електричні характеристики

Номінальна напруга продукту становить 450/750 В, що робить його придатним для більшості цивільних і промислових низьковольтних систем розподілу електроенергії. Мідний провідник має високу провідність і низький опір, що призводить до мінімальних втрат енергії.

ПВХ-ізоляція має хорошу діелектричну міцність, ефективно запобігаючи коротким замиканням і витоку.

2. Механічні та екологічні показники

ПВХ-ізоляційний шар кабелю має певний ступінь зносостійкості, маслостійкості та стійкості до хімічної корозії. Діапазон робочих температур становить від -5°C до +70°C, що робить його придатним для сухих або звичайних внутрішніх середовищ.

Наші одножильні ізольовані кабелі також мають певний ступінь вогнестійкості, відповідаючи основним вимогам пожежної безпеки.

3. Легке встановлення

Всі три моделі прості в установці.

H07V-K має гнучкий провідник, що робить його м’яким і легким для згинання навіть у обмеженому просторі або складних середовищах прокладки.

H07V-R має багатожильний провід, що поєднує в собі гнучкість і механічну міцність для зручного монтажу на місці.

H07V-U має міцний провідник, просту конструкцію та менш схильний до перегинів під час прямолінійної установки.

Як вибрати між цими трьома типами кабелів?

Рекомендований вибір залежить від фактичного сценарію застосування. Як надійний виробник, Beida використовує свій професійний досвід для аналізу основи вибору та надання рекомендацій.

▷H07V-U

Це найпростіший і недорогий варіант. Завдяки одному товстому мідному дроту він має потужні можливості «формування» та дуже стабільний при прокладанні через прямі труби.

Рекомендоване застосування: прихована електропроводка при ремонті будинків (розетки, вимикачі), основний розподіл електроенергії в будівлі.

▷H07V-R

Це жорсткий провід, вдосконалена версія одножильного кабелю H07V-U. Коли поточний попит є високим і площа поперечного перерізу дроту перевищує 10 мм2, одножильний мідний дріт має обмеження. Товстий мідний дріт необхідно розділити на 7 або більше ниток, скручених між собою.

Коротше кажучи, H07V-R зберігає провідну стабільність жорсткого дроту, будучи трохи більш гнучким, ніж U-тип.

Рекомендоване використання: вхідні лінії промислових підприємств, розподільні магістральні лінії високої потужності, прокладка трубопроводів на великі відстані.

▷H07V-K

Цей тип складається з десятків або навіть сотень тонких мідних дротів, як пасма волосся, і їх можна легко зв’язати, як мотузку.

Ключовий момент: дуже стійкий до вібрації. Якщо ваше обладнання вібрує, ви повинні вибрати К-тип.

Примітка. Кінці гнучких проводів схильні до зношування. Під час встановлення необхідно використовувати клеми холодного пресування (європейські клеми/штифтові клеми); їх не можна вкручувати безпосередньо під гвинти, інакше поганий контакт може легко спричинити пожежу.

Рекомендоване використання: шафи керування ПЛК, вторинні ланцюги розподільних коробок, внутрішня проводка електроприладів.

Параметр продуктивності

Номінальна напруга: 450/750В

Випробувальна напруга: 2500 В

Опір провідника: дивіться таблицю нижче

Робоча температура: від -5ºC до +70ºC

Температура короткого замикання: +160 ºC

Вогнезахисний: відповідно до IEC 60332-1-2

Мінімальний радіус вигину: 4* OD

Розмір розміру: див. аркуш нижче

Тип	Диригент		Ізоляція			Електрична характеристика
	Номінальна площа	Будова провідника	Товщина ізоляції	Загальний діаметр		Опір провідника при 20 ℃ Макс
	Номінальна площа	Будова провідника	Товщина ізоляції	(мм)		Опір провідника при 20 ℃ Макс
	мм	№/мм	мм	Хв	Макс	Ω／км
H07V-U	1.5	1/1,38	0.7	2.6	3.2	12.1
	2.5	1/1,78	0.8	3.2	3.9	7.41
	4	1/2,25	0.8	3.6	4.4	4.61
	6	1/2,76	0.8	4.1	5	3.08
H07V-R	1.5	7/0,52	0.7	2.7	3.3	12.1
	2.5	7/0,67	0.8	3.3	4	7.41
	4	7/0,84	0.8	3.8	4.6	4.61
	6	7/1.03	0.8	4.3	5.2	3.08
	10	7/1,32	1.0	5.6	6.7	1.83
	16	7/1,67	1	6.4	7.8	1.15
	25	7/2.10	1.2	8.1	9.7	0.727
	35	7/2,47	1.2	9	10.9	0.524
	50	19/1,75	1.4	10.6	12.8	0.387
	70	19/2.10	1.4	12.1	14.6	0.268
	95	19/2,48	1.6	14.1	17.1	0.193
	120	37/2,00	1.6	15.6	18.8	0.153
	150	37/2.22	1.8	17.3	20.9	0.124
	185	37/2,48	2	19.3	23.3	0.0991
	240	61/2.22	2.2	22	26.6	0.0754
H07V-K	1.5	30/0,24	0.7	2.8	3.4	13.3
	2.5	49/0,24	0.8	3.4	4.1	7.98
	4	56/0,29	0.8	3.9	4.8	4.95
	6	83/0,29	0.8	4.4	5.3	3.30
	10	74/0,40	1.0	5.7	6.8	1.91
	16	117/0,40	1	6.7	8.1	1.21
	25	182/0,40	1.2	8.4	10.2	0.78
	35	256/0,40	1.2	9.7	11.7	0.554
	50	367/0,40	1.4	11.5	13.9	0.386
	70	320/0,51	1.4	13.2	16	0.272
	95	423/0,51	1.6	15.1	18.2	0.206
	120	541/0,51	1.6	16.7	20.2	0.161
	150	675/0,51	1.8	18.6	22.5	0.129
	185	822/0,51	2	20.6	24.9	0.106
	240	1088/0,51	2.2	23.5	28.4	0.0801

Сертифікати та стандарт

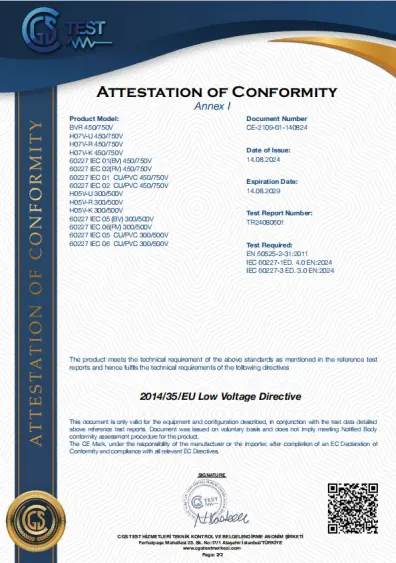

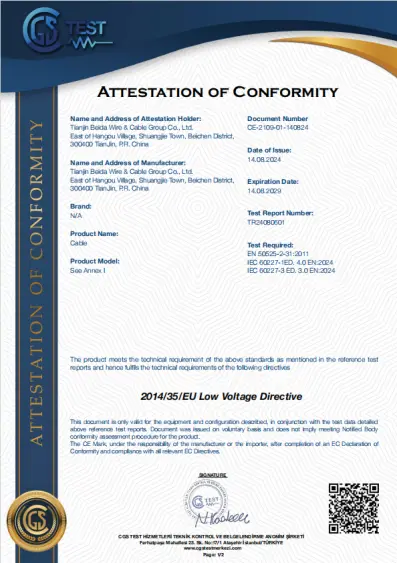

Сертифікат CE

H07v K H07v U H07v R Flexible Pvc Insulated 1 Core Cable

Стандарт: EN 50525-3-21, IEC 60227-1, IEC 60227-3

Чому обирають нас?

Своєчасна доставка

Ми маємо ефективну систему виробництва з короткими виробничими циклами, що дозволяє виконувати замовлення в стислі терміни.

Великий запас

Beida є професійним постачальником, і ми підтримуємо великий запас на нашому складі, що дає нам змогу швидко доставляти. Які б характеристики кабелю вам не потрібні, ми можемо швидко відповісти.

Стандарти якості

Наша продукція виробляється суворо відповідно до стандарту EN 50525, а наша якість має міжнародний сертифікат. Кожен кабель проходить багаторазову перевірку якості.

Варіанти упаковки

Упаковка кабелю доступна у вигляді котушок або пучків, що пропонує більш гнучкі варіанти транспортування та дозволяє вибрати найбільш підходящий спосіб упаковки на основі ваших фактичних потреб.

Вогнезахисні та вогнестійкі кабелі на замовлення

Якщо у вас є особливі вимоги, ми можемо виготовити вогнестійкі та вогнестійкі кабелі різних класів, забезпечуючи достатню безпеку та покращені характеристики протипожежного захисту, навіть якщо кабелі використовуються в особливих умовах.
