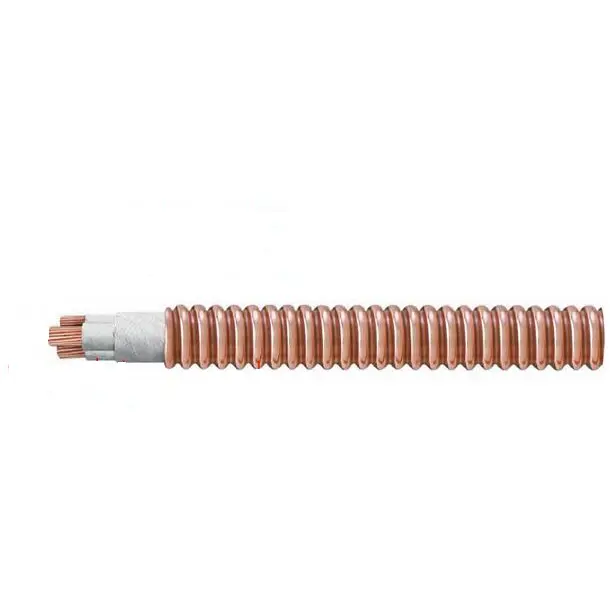

Вогнезахисний гофрований мідний кабель RTTZ

Tianjin Beida є постачальником вогнезахисних гофрованих мідних кабелів RTTZ і заводом у Китаї. Кабелі складаються з мідних багатожильних провідників, ізоляції із синтетичної слюдяної стрічки та оболонки з гофрованої мідної стрічки. Ці кабелі повністю складаються з неорганічних матеріалів із постійною робочою температурою 90°C. Вони можуть підтримувати живлення протягом 3 годин в умовах полум'я в діапазоні від 950°C до 1000°C, не відчуваючи коротких замикань або відключень. У разі пожежі ці кабелі майже не виділяють диму та токсичних газів. Якщо потрібен додатковий захист, поверх мідної оболонки можна нанести неметалеву оболонку, що не містить галогенів, з низьким рівнем диму, щоб підвищити механічні та вологостійкі властивості кабелю.

Надіслати запит

Опис продукту

Виберіть Tianjin Beida як свого виробника та постачальника, виберіть надійне вогнестійке рішення RTTZ для гофрованого мідного кабелю. Ми можемо запропонувати прямі заводські ціни.

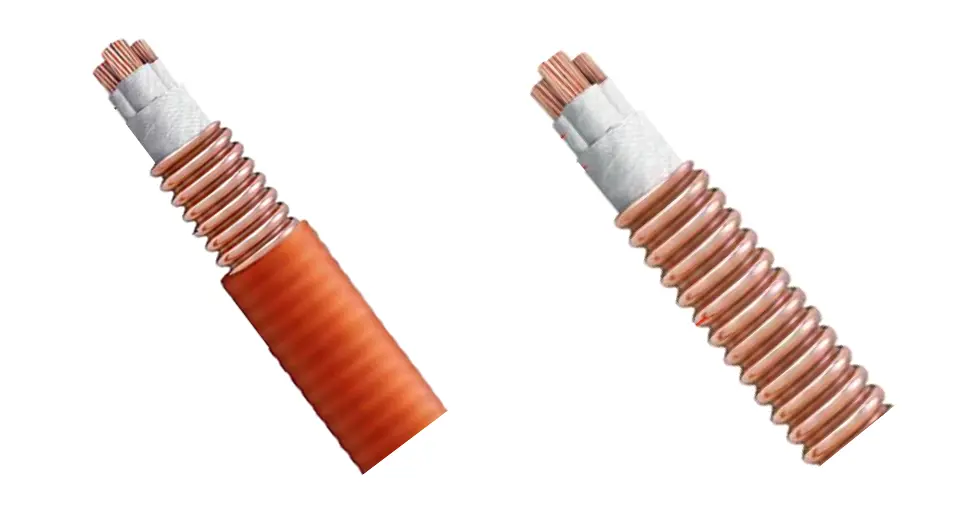

Rttz Fire Retardant Corrugated Copper Cable

Сфера застосування:

модель кабелю	Застосовні сценарії	Сценарії застосування
RTTZ	Номінальна напруга 0,6/1 кВ і нижче, придатна для передачі та розподілу електроенергії в місцях з високими вимогами протипожежного захисту, особливо для пожежогасіння та ліній аварійного електропостачання	Висотні будинки, лікарні, метро, тунелі, центри обробки даних, торгові центри, виставкові зали, гаражі, розважальні заклади, хімічна промисловість, металургія та інші високотемпературні/займисті та вибухонебезпечні місця
WD-RTTYZ	Подібно до RTTZ, він також повинен відповідати вимогам щодо низького диму, відсутності галогенів та вогнестійкості для закритих приміщень, у яких інтенсивно працює персонал.	Місця з жорсткими вимогами щодо токсичності диму та пропускання світла, такі як метро, атомні електростанції, школи, лікарні, харчові заводи, багатоповерхові житлові будинки та великі комплекси

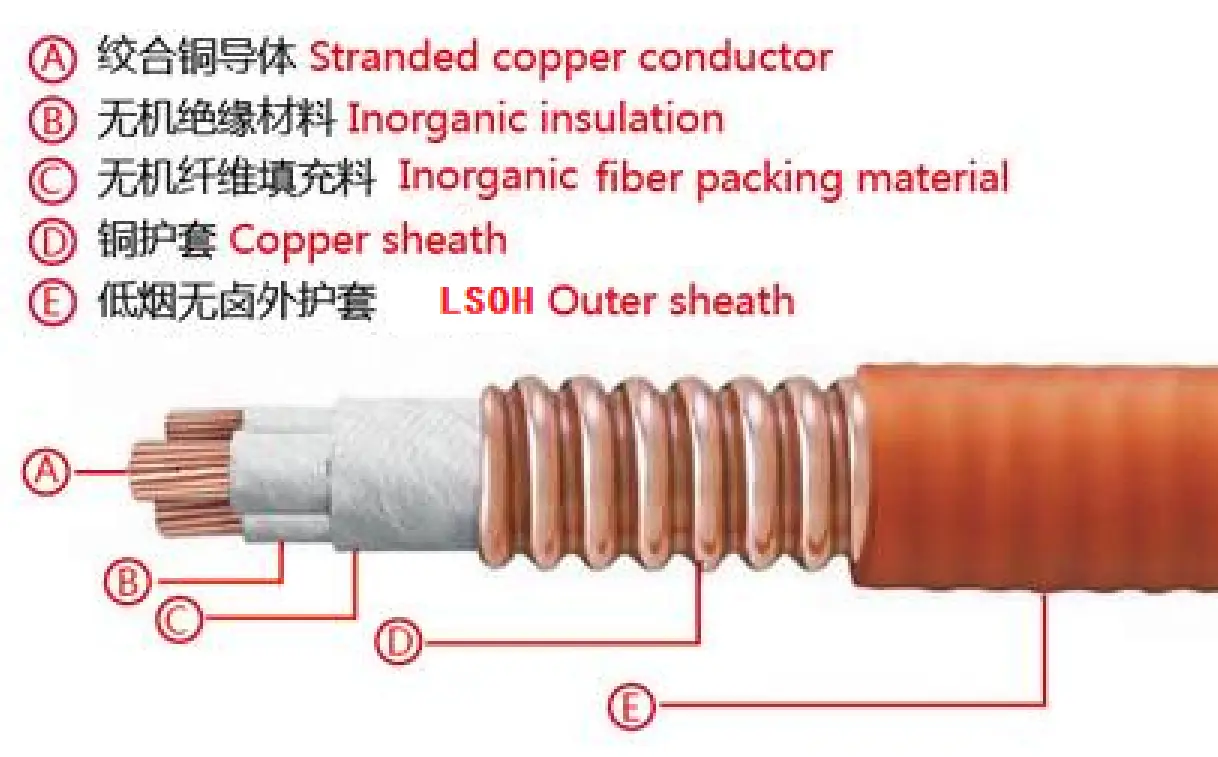

Структура продукту

Конструкція кабелю і технічні вимоги

Провідник: використовуйте перший або другий тип відпаленого мідного провідника.

Мінеральний ізоляційний шар: він виготовляється шляхом обмотування вогнестійкою слюдяною стрічкою або іншими мінеральними ізоляційними стрічками з подібними функціями.

Збірка кабелю та захисний шар: жили кабелю щільно заповнені матеріалами, що володіють вогнестійкими та вогнетривкими властивостями, а захисний шар складається з відповідної вогнезахисної та вогнетривкої стрічки, обмотаної навколо.

Мідна металева оболонка: виготовляється за технологією аргонодугового зварювання мідної стрічки та гофрується.

Шар оболонки: він виготовлений з поліолефінового оболонкового матеріалу, що не містить галогенів, з низьким вмістом диму та вогнестійким. Як правило, це помаранчевий або мандариновий, але чорний можна вибрати відповідно до вимог.

структурна схема

Rttz Fire Retardant Corrugated Copper Cable

Параметр продуктивності

Номінальна напруга вогнестійкого гофрованого мідного кабелю RTTZ становить 0,6/1 кВ. Випробувальна напруга встановлюється на рівні 3,5 кВ, і напруга безперервно прикладається протягом 5 хвилин без будь-якого пробою протягом цього періоду. Максимально допустима довготривала робоча температура провідника кабелю становить 90 ℃.

При прокладці кабелю температура навколишнього середовища не повинна бути нижче 0℃. Мінімальний радіус вигину в 12 разів перевищує зовнішній діаметр кабелю. Мінеральний ізоляційний шар ретельно виготовлено з використанням кількох шарів вогнестійкої слюдяної стрічки.

При 20ºC опір провідника має суворо відповідати визначеним стандартам для відпалених мідних провідників типу 1 або типу 2 у GB/T 3956 та IEC 60228. При температурі навколишнього середовища опір ізоляції кабелю має бути не менше 100 МОм·км.

З точки зору випробувань на вогнестійкість, він повністю відповідає стандартним вимогам GB/T 34926. Конкретний метод випробування такий:

По-перше, проведіть випробування C, W, Z відповідно до стандарту BS 6387;

По-друге, випробування повинні проводитися відповідно до положень BS 8491;

По-третє, проведіть випробування на вогнестійкість відповідно до GB/T 19216.21 з контрольованою температурою 950~1000 ℃, тривалістю впливу вогню 180 хвилин і періодом охолодження 15 хвилин. Протягом цього періоду в кабелі не повинно бути коротких замикань або розривів.

Спосіб представлення товару

Код товару

Слюдяна стрічка з мінеральною ізоляцією гофрований кабель з мідною оболонкою………R

Зовнішня оболонка з поліолефіну……………Y

Мідний провідник .......................... Т

Без галогенів і з низьким рівнем диму …………………WD (додатково)

Мідна оболонка ............................ Т

Вогнезахисні класи A/B/C... ZA/B/C

Слюдяна стрічка ..................................................................................З

Номінальна напруга …………………0,6/1

Технічні характеристики кабелю

кількість ядер	1	2	3	4	5	3+1, 3+2	4+1
поперечний переріз мм²	25～630	1,5～300	1,5～240	1,5～185	1,5～150	4～185	4～150

Запобіжні заходи щодо кабелів

монтаж

Спосіб укладання: його можна прокладати в тунелях, кабельних траншеях, лотках, жолобах і шахтах, підтримуючи як відкриту, так і приховану прокладку. Для одножильних кабелів заборонено використовувати для фіксації магнітопровідні матеріали (наприклад, залізний дріт), щоб уникнути втрат на вихрові струми.

Вигин і діапазон: контролюйте радіус згину відповідно до специфікацій виробника. Орієнтовний проміжок горизонтальної підвіски: для зовнішнього діаметра ≤20 мм проміжок становить 400 мм; для тих, що > 20 мм, проміжок становить 800 мм. Для вертикального опорного прольоту: для зовнішнього діаметра ≤20 мм, проміжок становить 1500 мм; для тих, що > 20 мм, проміжок становить 1000 мм.

Розмотування та фіксація: Розмотуйте кабель відповідно до напрямку, позначеного на кабельній котушці, щоб уникнути скручування; зверніться до наведених вище вимог щодо проміжку кріплення всередині кабельного лотка.

Термінал і роз'єм

Виготовлення клеми: видаліть приблизно 300 мм ізоляції з кінцевого провідника, обіжміть носову частину дроту та за допомогою мегомметра перевірте опір ізоляції між мідною оболонкою та провідником, а також між провідниками. Переконавшись, що опір ізоляції задовільний, застосуйте термозбіжну муфту для ущільнення.

Проміжні з’єднувачі: Бажано використовувати готові з’єднувачі з рейтингом вогнестійкості, що відповідає показнику корпусу кабелю. Під час монтажу на місці необхідно забезпечити герметизацію та ізоляцію, щоб зменшити кількість дефектів.

Експлуатація та обслуговування

Контроль температури: під час нормальної роботи температура провідника не повинна перевищувати 90 ℃. Якщо до провідника неможливо доторкнутися та він не контактує з легкозаймистими матеріалами, температура оболонки може бути підвищена до 105 ℃.

Перевірка ізоляції: регулярно використовуйте мегометр для перевірки опору ізоляції, щоб переконатися у відсутності вологи чи пошкоджень; для забезпечення безпеки мідна оболонка повинна бути надійно заземлена.

Запобігання втратам і захист: уникайте подряпин на корпусі гострими предметами та додайте захисні чохли під час проходження крізь стіни/плити підлоги, щоб запобігти механічним пошкодженням.
