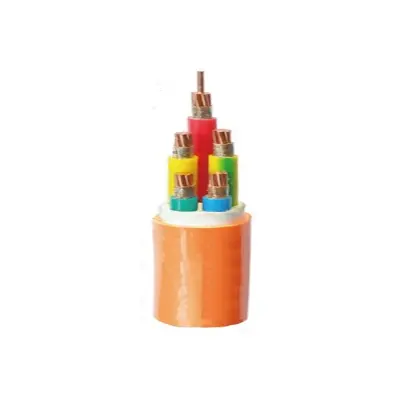

Гнучкі вогнестійкі кабелі BBTRZ

Сфера застосування:

Гнучкі вогнестійкі кабелі BBTRZ використовуються в якості основної лінії електропостачання від підстанції (або головного розподільчого приміщення) до системи протипожежного захисту або в спеціальних місцях і місцях I класу. Їх потрібно використовувати як вогнестійкі кабелі класу А або як заміну вогнестійких кабелів із низьким рівнем диму, що не містять галогенів, для тривалого використання при температурі 90 °C. Ці кабелі використовуються в стаціонарних установках.

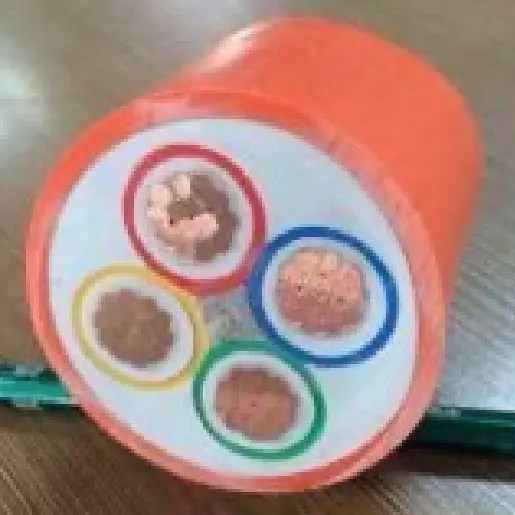

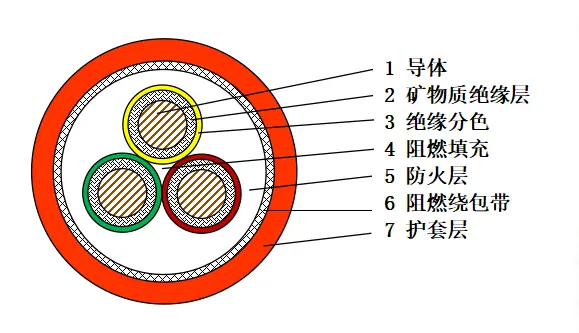

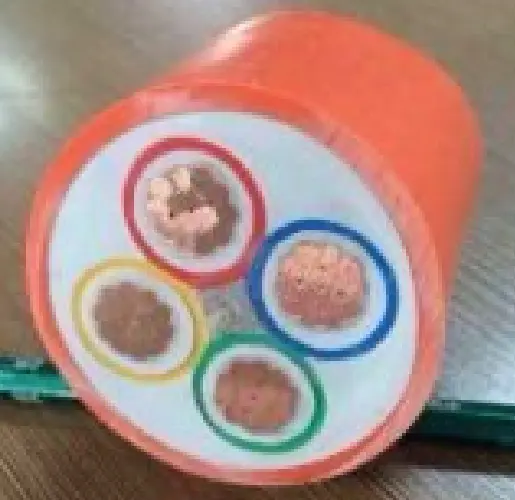

Структура продукту

Конструкція кабелю розроблена ретельно та професійно. У провідній частині використовується перший або другий тип відпаленого мідного провідника, який може похвалитися чудовою провідністю та гнучкістю, що відповідає потребам у передачі електроенергії в різних сценаріях.

У шарі мінеральної ізоляції використовується обгорнута вогнестійка слюдяна стрічка, яка завдяки своїм унікальним властивостям матеріалу може ефективно запобігати поширенню вогню в умовах високих температур або вогню, забезпечуючи надійний вогнезахист кабелю.

Кольоровий ізоляційний шар використовує ізоляційний матеріал із зшитого поліетилену з різними методами кольорового кодування. Можна додати ізоляційний барвник або використати кольорові стрічки, кольорову пряжу тощо, що полегшує швидку та точну ідентифікацію ланцюгів під час встановлення та обслуговування кабелю.

У процесі заповнення кабелю вогнестійкі наповнювальні матеріали використовуються в центрі для придушення поширення полум'я. Тим часом обгорткову стрічку можна використовувати для зв’язування пломбувальних матеріалів для забезпечення щільного заповнення та структурної стабільності.

Вогнестійкий шар складається з мінералів і обгорткових стрічок. По-перше, шар мінерального матеріалу, який має такі переваги, як вогнестійкість, вогнестійкість, стійкість до високих температур і теплоізоляція, екструдується на жилу кабелю для створення протипожежного бар’єру. Зовнішній шар захищений вогнестійкою стрічкою, обмотаною навколо нього, щоб посилити вогнестійкий ефект і забезпечити безпечну роботу кабелю в екстремальних умовах.

Оболонка виготовлена ​​з безгалогенного вогнестійкого поліолефінового матеріалу з низьким вмістом диму, який демонструє чудові вогнезахисні властивості та не виділяє шкідливого диму під час горіння, таким чином зменшуючи шкоду для персоналу та навколишнього середовища. Оболонка зазвичай помаранчевого або мандаринового кольору, що привертає увагу та легко ідентифікується. За запитом він також може бути пофарбований у чорний колір для задоволення потреб у різних сценаріях використання.

Параметр продуктивності

Номінальна напруга цього гнучкого вогнестійкого кабелю BBTRZ становить 0,6/1 кВ. Під час фази випробувань протягом 5 хвилин була прикладена випробувальна напруга 3,5 кВ, і пробою не відбулося. Довгострокова допустима межа робочої температури провідника кабелю становить 90 ℃. При прокладці кабелю температура навколишнього середовища не повинна бути нижче 0℃. Мінімальний радіус вигину в 12 разів перевищує зовнішній діаметр кабелю (12*OD). Мінеральний утеплювач складається з декількох шарів слюдяної стрічки з вогнетривкими властивостями.

За вогнестійкістю цей кабель відповідає вимогам як корпоративних стандартів, так і IEC 60331-1, з тривалістю горіння до 180 хвилин. Що стосується опору провідника при 20ºC, він повинен відповідати специфікаціям для відпалених мідних провідників типу 1 або типу 2, як зазначено в GB/T 3956 і IEC 60228. Що стосується опору ізоляції, опір ізоляції кабелю не повинен бути меншим за 100 МОм·км за температури навколишнього середовища.

Крім того, готовий кабель має пройти випробування на вогнестійкість, причому метод випробування відповідає положенням GB/T 19216.21. Температуру для впливу вогню встановлюють на рівні 950~1000 ℃, тривалістю 180 хвилин з наступним періодом охолодження тривалістю 15 хвилин. Протягом цього періоду в кабелі не повинно бути коротких замикань або розривів.

Загальні характеристики кабелю

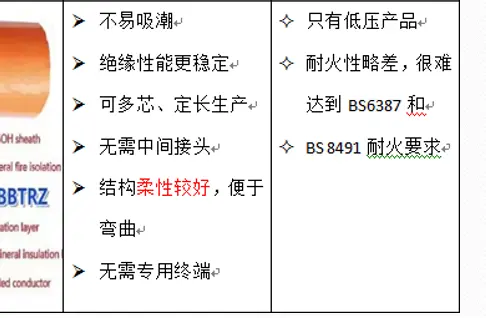

Переваги та недоліки гнучкого вогнестійкого кабелю ББТРЗ порівняно з кабелем з мінеральною ізоляцією БТТЗ:

Переваги:

Ізоляція кабелю не схильна до вбирання вологи і має стабільні ізоляційні показники.

Кілька жил можна виготовляти фіксованої довжини, зменшуючи кількість проміжних з’єднувачів у кабелях.

Конструкція є гнучкою, що полегшує згинання кабелю та зменшує труднощі укладання.

Кабелі можна використовувати без спеціальних кінцевих з’єднань, що зменшує вартість аксесуарів.

Недоліки: вогнестійкість трохи нижча і не відповідає вимогам BS 8491.

Максимальна робоча температура становить 90 ℃, що не досягає 250 ℃ BTTZ

Найвищий рівень ефективності згоряння може відповідати вимогам класу B1, але не може відповідати вимогам класу A.

Сценарії застосування:

багатоповерхівка

залізнична станція

термінал аеропорту

історичні пам'ятки та мальовничі місця

Упаковка та доставка

Деталі упаковки:

Це визначається кількістю та вимогами, які ви купуєте. Можна домовитись.

Порт: порт Тяньцзінь

Доставка: морем, повітрям, експресом.
