Розуміння конструкції кабелю BBTRZ

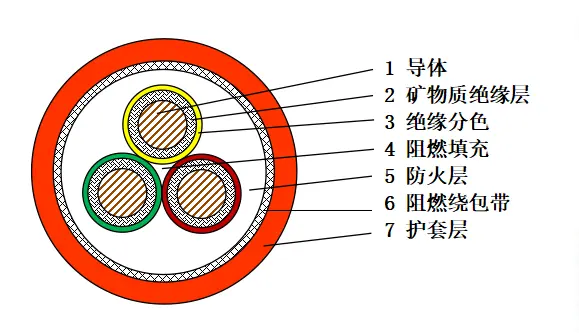

TheГнучкі вогнестійкі кабелі BBTRZрозроблені з багатошаровою конструкцією, яка надає пріоритет як безпеці, так і робочій гнучкості. У серцевині багатожильні мідні провідники забезпечують чудову електропровідність, зберігаючи згинання кабелю. Провідник оточує шар мінеральної ізоляції, яка зазвичай складається з оксиду магнію або подібних сполук, який діє як основний бар’єр проти теплопередачі [посилання:0]. Цей мінеральний шар дозволяє кабелю продовжувати функціонувати навіть під час прямого впливу полум'я.
Зовнішня оболонка з малодимного, безгалогенного (LSZH) матеріалу забезпечує додатковий захист від механічних пошкоджень і факторів зовнішнього середовища. Ця оболонка розроблена таким чином, щоб під час дії вогню виділяти мінімальні токсичні випари, що робитьГнучкі вогнестійкі кабелі BBTRZпідходить для закритих приміщень, таких як тунелі, висотні будівлі та підземні транзитні системи. Поєднання мінеральної ізоляції та оболонки LSZH призводить до створення кабелю, який не тільки протистоїть вогнем, але й сприяє більш безпечним умовам евакуації під час надзвичайних ситуацій.
Стандарти вогнестійкості та тестування
Однією з визначальних характеристик вГнучкі вогнестійкі кабелі BBTRZце його здатність зберігати цілісність ланцюга за екстремальних температурних навантажень. Ці кабелі розроблені таким чином, щоб витримувати температуру до 1000°C протягом тривалого періоду часу, показники продуктивності підтверджені протоколами ретельних випробувань[посилання:1]. Стандартні випробування на вогнестійкість, такі як ті, що вказані в IEC 60331, піддають кабель прямому впливу полум’я, зберігаючи безперервне електричне навантаження. Конструкція BBTRZ послідовно відповідає або перевищує ці вимоги, гарантуючи, що критично важливі системи залишаються в робочому стані під час пожежі.
Окрім вогнестійкості, кабель також демонструє чудову продуктивність у випробуваннях розбризкуванням води та механічними ударами, які імітують реальні умови пожежогасіння. Мінеральна ізоляція не руйнується і не плавиться під дією тепла, запобігаючи коротким замиканням, які часто трапляються зі звичайними полімерними кабелями. Ця надійність робитьГнучкі вогнестійкі кабелі BBTRZнадійне рішення для аварійного освітлення, пожежних насосів і систем евакуації у масштабних інфраструктурних проектах.
Ключові показники ефективності
- Стійкість до температури полум'я— до 1000°C протягом 180 хв
- Цілісність ланцюга— підтримує напругу в умовах пожежі
- Виділення диму— низька токсичність, мінімальне затемнення
- Водостійкість— працює після включення спринклера
Переваги гнучкості в тісному монтажі
Традиційні кабелі з мінеральною ізоляцією, незважаючи на вогнестійкість, часто є жорсткими, і їх важко прокладати в обмеженому просторі. TheГнучкі вогнестійкі кабелі BBTRZусуньте це обмеження за допомогою ретельно розробленого процесу скручування, який зберігає гнучкість без шкоди для захисного мінерального шару. Ця гнучкість дозволяє інсталяторам з мінімальними зусиллями обходити перешкоди, крізь вузькі канали та всередині шаф з обладнанням. Мінімальний радіус вигину кабелю значно менший, ніж у звичайних кабелів MI, що зменшує потребу в додаткових розподільних коробках або перехідних фітингах.
Така гнучкість установки безпосередньо перетворюється на скорочення термінів виконання проекту та зменшення матеріальних відходів. У проектах модернізації, де існуючі шляхи часто обмежені, кабель BBTRZ можна протягнути через існуючі канали без ризику пошкодження ізоляції. Зовнішня оболонка також стійка до стирання, забезпечуючи додатковий захист під час витягування. Польові звіти показують, що час монтажу можна скоротити до 30% порівняно з жорсткими кабелями MI, що робить серію BBTRZ практичним вибором як для новобудов, так і для ремонтних робіт.
Порівняльний аналіз з іншими вогнестійкими кабелями
Щоб повністю оцінити ціннісну пропозиціюГнучкі вогнестійкі кабелі BBTRZ, корисно порівняти його властивості з іншими поширеними типами вогнестійких кабелів. У наведеній нижче таблиці підсумовано ключові відмінності за кількома критеріями продуктивності та встановлення.
| Особливість | BBTRZ Гнучкий | Стандартний кабель MI | Вогнестійкий ПВХ |
|---|---|---|---|
| Максимальна робоча температура | 1000°C | 1000°C | 250°C |
| Гнучкість (радіус вигину) | 6× діаметр кабелю | 12× діаметр кабелю | 8× діаметр кабелю |
| Викид диму | Низький (LSZH) | Нуль (мінерал) | Високий (галоген) |
| Складність монтажу | Низький | Високий | Середній |
| Типові програми | Багатоповерхівки, тунелі, дата-центри | Промислові, атомні | Загальний корпус |
У таблиці підкреслюється, що в той час як стандартні кабелі MI забезпечують подібну температурну стійкість, варіант BBTRZ забезпечує чудову гнучкість і меншу складність монтажу. Вогнестійкі ПВХ-кабелі, з іншого боку, обмежені їх нижчою температурною толерантністю та вищими викидами диму. Для проектів, де пожежна безпека та ефективність встановлення є пріоритетними, серія BBTRZ пропонує збалансоване рішення, яке відповідає найвибагливішим вимогам.
Рекомендації зі встановлення та поводження
Правильне встановлення має важливе значення для повної реалізації перевагГнучкі вогнестійкі кабелі BBTRZ. Експерти галузі рекомендують наступні вказівки для забезпечення оптимальної продуктивності та довговічності.
- Підготовка кабелю— Обережно зніміть зовнішню оболонку, щоб не пошкодити мінеральну ізоляцію. Використовуйте спеціалізовані інструменти для зачистки кабелів MI.
- Радіус вигину— Мінімальний радіус вигину дорівнює 6 діаметрам кабелю. Уникайте різких вигинів, які можуть пошкодити ізоляційний шар.
- Припинення— Використовуйте схвалені комплекти кінцевих з’єднань, які забезпечують захист від вологи та розвантаження від натягу. Правильне завершення має вирішальне значення для запобігання проникненню вологи, яка з часом може погіршити мінеральну ізоляцію.
- Опорний інтервал— Закріплюйте кабель через інтервали, рекомендовані виробником, як правило, через кожні 1,5-2 метри, щоб запобігти провисанню та механічному впливу.
- Тестування— Після встановлення виконайте перевірку опору ізоляції та цілісності кабельної системи. Задокументуйте всі результати тестування для подальшого використання.
Дотримання цих правил забезпечує повне збереження вогнестійких властивостей кабелю протягом усього терміну служби. TheГнучкі вогнестійкі кабелі BBTRZрозроблені для довговічності, але, як і всі прецизійні вироби, вони виграють від обережного поводження під час встановлення.
