Кабель живлення SWA із ізольованим ПВХ ізольованим ПВХ

Як професійний виробник кабелю живлення SWA із ізольованим ПВХ ізольованим із зшитого поліетилену (XLPE) Beida Group має понад три десятиліття досвіду. Цей кабель можна прокладати горизонтально або вертикально, і він може витримувати певний тиск і напругу. Він в основному використовується для вертикального монтажу кабелів у висотних будівлях, гірських районах з великими перепадами тощо, для передачі електроенергії низькою напругою.

Надіслати запит

Опис продукту

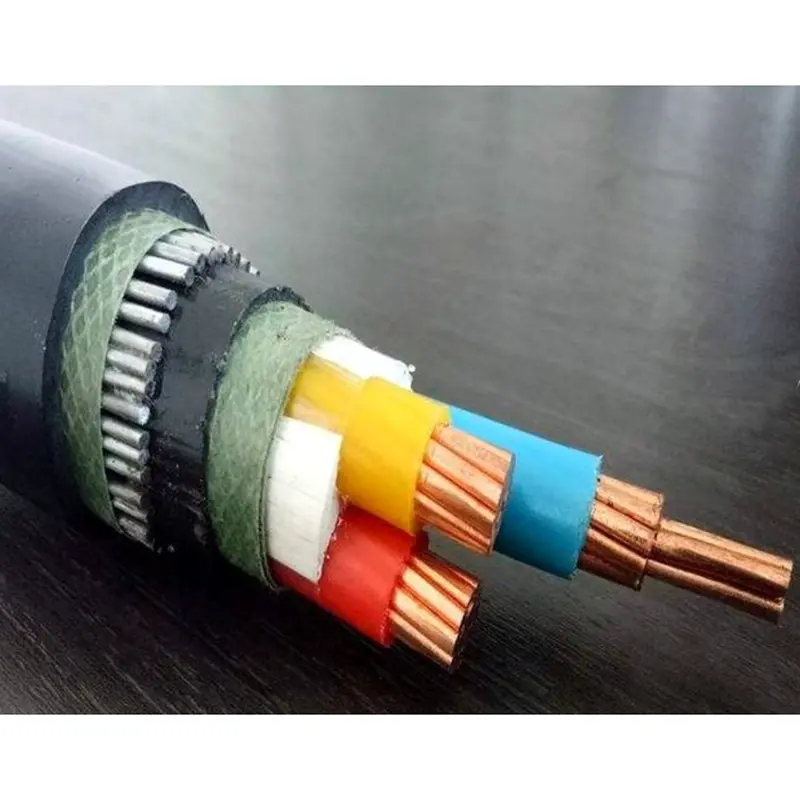

Кабель живлення SWA з ПВХ-ізоляцією із зшитого поліетилену складається з мідного провідника T1R, ізоляції з зшитого поліетилену, обгорткової стрічки з ПВХ, сталевої броні водосливів і оболонки з ПВХ.

Поширені типи кабелів: YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/XLPE/PVC/SWA/PVC.

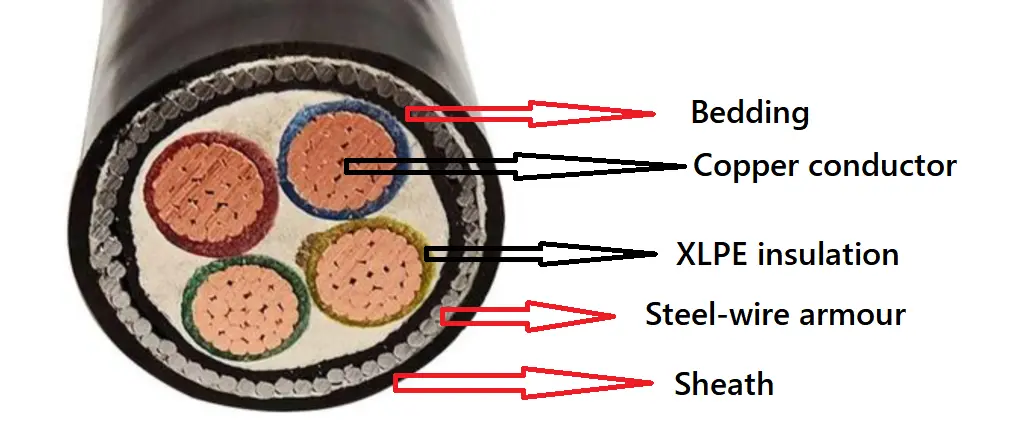

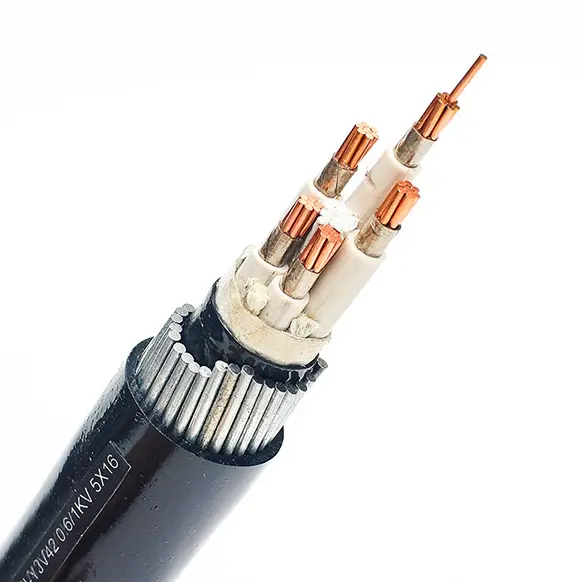

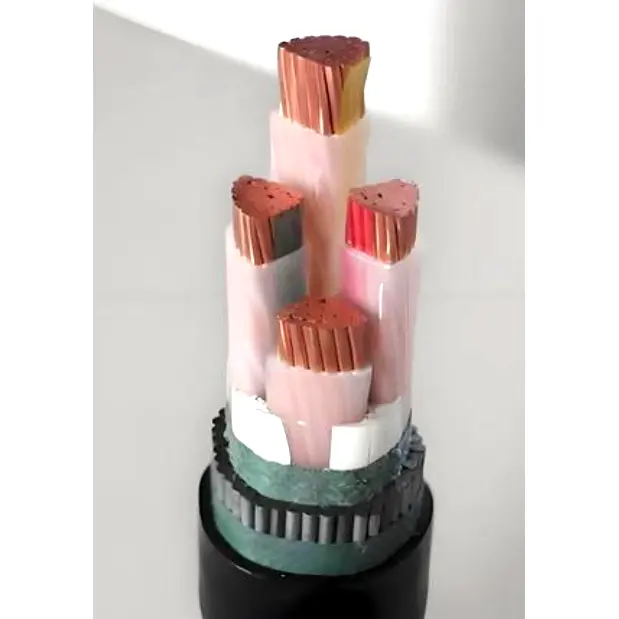

Структура продукту

Xlpe Insulated Pvc Sheathed Swa Power Cable

Провідник: мідний або алюмінієвий провідник, круглий або фасонний, клас 2 згідно з IEC 60228

і GB/T 3956-2008, для площі поперечного перерізу не більше 6 мм², суцільний круглий

можна використовувати провідник, клас 1 відповідно до IEC 60228 і GB/T 3956-2008.

Ізоляція: Товщина ізоляції, властивості матеріалу повинні відповідати IEC 60502 і GB/T 12706.

Колір сердечника: 1 сердечник: червоний, жовтий, зелений, синій або чорний

2 жили: червона, синя або червона, чорна

3 жили: жовтий, зелений, червоний або червоний, жовтий, синій

4 жили: жовтий, зелений, червоний, синій або червоний, жовтий, синій, чорний

5 ядер: жовтий, зелений, червоний, синій, чорний або червоний, жовтий, синій, чорний, зелений

Вище 5 кодів: білі сердечники з чорним номером або різнокольоровою стрічкою

Внутрішнє покриття: Внутрішнє покриття може бути екструдованим або внахлест. Матеріали повинні відповідати робочій температурі кабелю та бути сумісними з ізоляційним матеріалом.

Броня сталевих дротів: у багатожильних кабелях броня повинна бути застосована на внутрішньому покритті, що відповідає сталевим дротам. Одножильні кабелі для використання в мережі змінного струму. системи повинні складатися з немагнітних сталевих дротів.

Зовнішня оболонка: Товщина оболонки, властивості матеріалу мають відповідати IEC 60502 і GB/T 12706.

Вогнестійкий кабель: слід використовувати вогнестійкий матеріал зовнішньої оболонки з ПВХ. Вогнестійкі сорти можна класифікувати за трьома категоріями: група A, B і C.

Вогнестійкий кабель: два шари слюдяної стрічки повинні бути намотані навколо провідника.

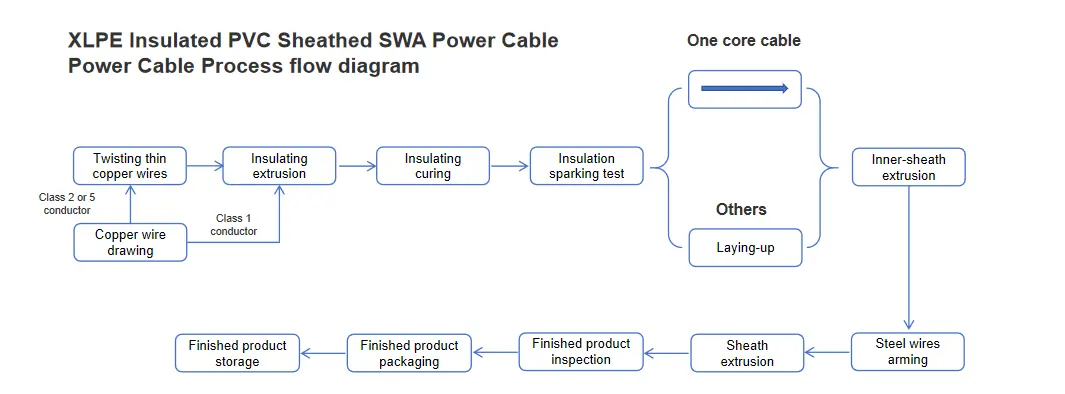

Схема процесу

Xlpe Insulated Pvc Sheathed Swa Power Cable

Параметр продуктивності

Номінальна напруга: 0,6/1 кВ

Випробувальна напруга: 3,5 кВ протягом 5 хвилин пробою не відбулося

Робоча температура: від -5ºC до +90ºC

Температура короткого замикання: +250 ºC

Мінімальний радіус згинання: 15* OD;

Мінімальний статичний радіус вигину: 10* OD;

Тест кабелю:

1. Випробування опору провідника постійному струму: опір постійного струму провідника 20ºC має відповідати GB/T 3956-2008, IEC 60228.

2. Перевірка напруги змінного струму: 3,5 кВ/5 хв, без пробою.

Тест вибірки:

1. Перевірка структури провідника: він повинен відповідати технічним вимогам GB/T 3956-2008, IEC 60228.

2. Розмір ізоляції, обшивки, броні зі сталевої стрічки та конструкції оболонки має відповідати вимогам GB/T 12706.1-2020, IEC 60502.1.

Випробування на теплове подовження:

Процедури відбору проб і випробувань повинні відповідати положенням GB/T 2951.21-2008, IEC 60811-2-1, глава 9, а результати повинні відповідати положенням GB/T 12706.1-2020, IEC 60502.1.

Тип тесту:

Механічні та фізичні випробування ізоляції та оболонки мають відповідати вимогам GB/T 12706.1-2020 та IEC 60502.1.

Електричні характеристики повинні відповідати GB/T 12706.1-2020, IEC 60502.1

Випробування на горіння одного кабелю має відповідати GB/T 19666-2019, IEC 60332.

Випробування кабелю на вогнестійкість у пучках відповідає вимогам GB/T 19666-2019, IEC 60332.

Випробування кабелів на вогнестійкість має відповідати вимогам GB/T 19666-2019 та IEC 60331.

Потужність по струму в амперах（A）

Номінальна напруга 0,6/1 кВ Силовий кабель з ізоляцією з зшитого поліетилену
пропускна здатність по струму в амперах（A）
Температура навколишнього середовища: повітря: 40 ℃, земля: 25 ℃
Температура провідника: 90 ℃
Коефіцієнт теплового опору ґрунту: 1,0 к·м/Вт
Тип	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/ПВХ, AL/XLPE/ПВХ/AWA/ПВХ				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/ПВХ, AL/XLPE/ПВХ/SWA/ПВХ
Кількість сердечників	Одноядерний				Багато ядер
Площа поперечного перерізу, мм²	У повітрі		У землі		У повітрі		У землі
Площа поперечного перерізу, мм²	Cu	Ал	Cu	Ал	Cu	Ал	Cu	Ал
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Примітка: броня одножильних кабелів виготовлена з немагнітних матеріалів.
