Кабель живлення STA з ПВХ-ізоляцією із зшитого поліетилену

Якщо ви шукаєте надійного виробника та постачальника кабелю живлення STA із зшитою поліетиленовою ізоляцією з ПВХ оболонкою, ви можете вибрати Tianjin Beida. Цей продукт є широко використовуваним армованим кабелем живлення зі сталевою стрічкою для передачі електроенергії низької напруги, який можна закопувати безпосередньо під землею. Відповідно до різної напруги, загальна площа поперечного перерізу провідника кабелю коливається від 2,5 мм2 до 500 мм2.

Надіслати запит

Опис продукту

Покладаючись на 35 років глибокого розвитку кабельної промисловості Tianjin Beida Cable Group, ми запустили силовий кабель STA з ізольованим ПВХ ізольованим з поліетилену з поліетилену, який можна назвати міцністю в області передачі електроенергії низької напруги.

Як високотехнологічне підприємство з відомою в Китаї торговою маркою, системою сертифікації ISO та іншими авторитетними кваліфікаціями, Beida Group підтримується міжнародним сучасним виробничим і випробувальним обладнанням та інвестиціями в дослідження та розробки в розмірі 3,1% річного обсягу продажів, так що цей броньований кабель зі сталевою стрічкою має незрівнянні основні переваги.

Його ізоляційний матеріал із зшитого поліетилену (XLPE) забезпечує чудові електричні характеристики та термостійкість, ПВХ-оболонка зі сталевою стрічковою бронею забезпечує міцну вологостійкість, корозійну стійкість, стійкість до механічних пошкоджень, пряму підземну прокладку без додаткового захисту, ідеально вирішує складні установки електропередач низької напруги, погану адаптацію до навколишнього середовища, загрози безпеці та інші больові точки, щоб забезпечити глобальних споживачів стабільними та надійними рішеннями для передачі електроенергії.

Поширені типи кабелів: YJV22, ZC-YJV22, ZB-YJV22, ZA-YJV22, ZCN-YJV22, ZBN-YJV22, ZCN-YJV22, CU/XLPE/PVC/STA/PVC, CU/MICA/XLPE/PVC/STA/PVC.

Структура продукту

Xlpe Insulated Pvc Sheathed Sta Power Cable

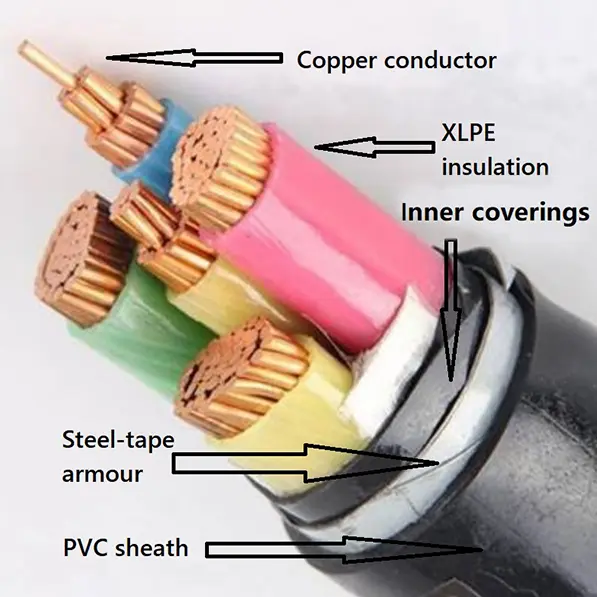

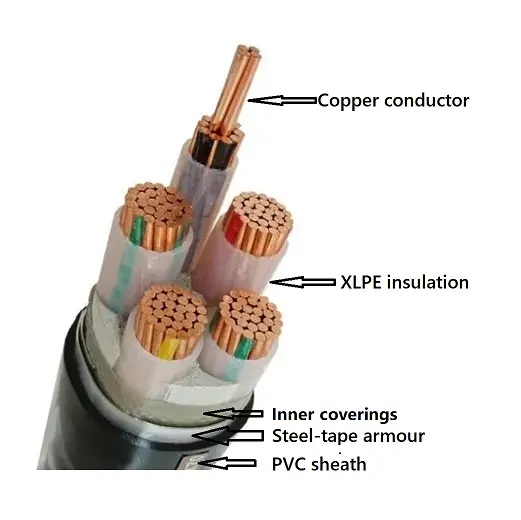

Силовий кабель STA з ПВХ-ізоляцією із зшитого поліетилену складається з мідного провідника T1R, ізоляції з зшитого поліетилену, обгорткової стрічки з ПВХ, броні зі сталевої стрічки та оболонки з ПВХ.

Провідник: мідний або алюмінієвий провідник, круглий або фасонний, клас 2 згідно з IEC 60228

і GB/T 3956-2008, для площі поперечного перерізу не більше 6 мм², суцільний круглий

можна використовувати провідник, клас 1 відповідно до IEC 60228 і GB/T 3956-2008.

Ізоляція: Товщина ізоляції, властивості матеріалу повинні відповідати IEC 60502 і GB/T 12706.

Колір сердечника: 1 сердечник: червоний, жовтий, зелений, синій або чорний

2 жили: червона, синя або червона, чорна

3 жили: жовтий, зелений, червоний або червоний, жовтий, синій

4 жили: жовтий, зелений, червоний, синій або червоний, жовтий, синій, чорний

5 ядер: жовтий, зелений, червоний, синій, чорний або червоний, жовтий, синій, чорний, зелений

Вище 5 кодів: білі сердечники з чорним номером або різнокольоровою стрічкою

Внутрішнє покриття: Внутрішнє покриття може бути екструдованим або внахлест. Матеріали повинні відповідати робочій температурі кабелю та бути сумісними з ізоляційним матеріалом.

Броня зі сталевої стрічки: у багатожильних кабелях броня повинна бути нанесена на внутрішнє покриття, що відповідає подвійній сталевій стрічці. Одножильні кабелі для використання в мережі змінного струму. системи повинні складатися з немагнітної сталевої стрічки.

Зовнішня оболонка: Товщина оболонки, властивості матеріалу мають відповідати IEC 60502 і GB/T 12706.

Вогнестійкий кабель: слід використовувати вогнестійкий матеріал зовнішньої оболонки з ПВХ. Вогнестійкі сорти можна класифікувати за трьома категоріями: група A, B і C.

Вогнестійкий кабель: два шари слюдяної стрічки повинні бути намотані навколо провідника.

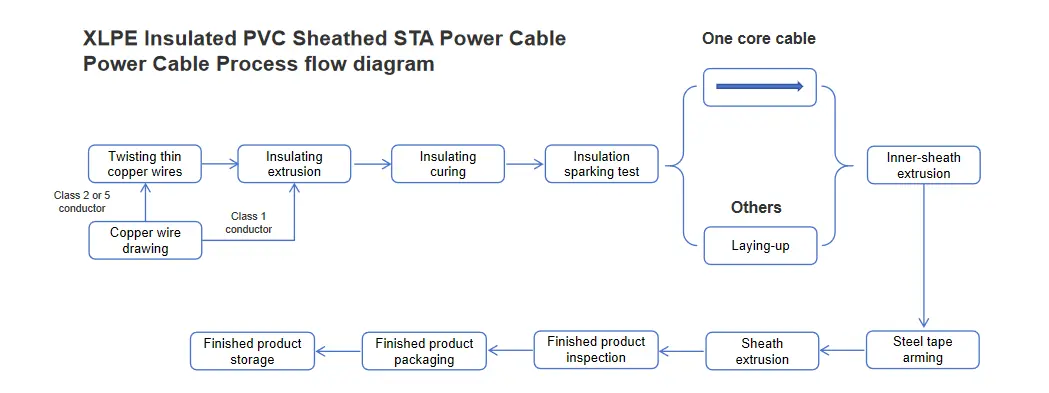

Схема процесу

Xlpe Insulated Pvc Sheathed Sta Power Cable

Застосування продукту

Броньований силовий кабель із сталевою стрічкою із зшитою поліетиленовою ізоляцією, оскільки цей кабель із захистом від сталевої стрічки підходить для розподільної мережі або промислового обладнання для передачі електроенергії. Його можна закопувати безпосередньо під землею, можна встановити в кабельній траншеї або мосту, кабель може витримувати певний тиск, але не може витримувати напругу.

Умови монтажу виробу:

Температура навколишнього середовища під час монтажу кабелю. Для кабелів із ПВХ-ізоляцією або оболонкою з ПВХ або вогнезахисною оболонкою, що не містить галогенів, температура навколишнього середовища під час встановлення не повинна бути нижчою за 0 ℃.

Мінімальний радіус вигину для монтажу кабелю

демонструвати	одножильний кабель		багатожильний кабель
демонструвати	неброньований	броньований	неброньований	броньований
Мінімальний радіус вигину кабелю при установці	20D	15D	15D	12D
Мінімальний радіус вигину кабелів біля з'єднувальних коробок і кінцевих муфт	15D	12D	12D	10D
Примітка: D - це зовнішній діаметр кабелю

Параметр продуктивності

Номінальна напруга: 0,6/1 кВ

Випробувальна напруга: 3,5 кВ протягом 5 хвилин пробою не відбулося

Working temperature: -0º C to +90 ºC

Температура короткого замикання: +250 ºC

Потужність по струму в амперах（A）

Номінальна напруга 0,6/1 кВ Силовий кабель з ізоляцією з зшитого поліетилену
current-carrying capacity in amperes（A）
Температура навколишнього середовища: повітря: 40 ℃, земля: 25 ℃
Температура провідника: 90 ℃
Soil thermal resistance coefficient：1.0k·m/W
Тип	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/ПВХ, AL/XLPE/ПВХ/AWA/ПВХ				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/ПВХ, AL/XLPE/ПВХ/SWA/ПВХ
Кількість сердечників	Одноядерний				Багато ядер
Площа поперечного перерізу, мм²	У повітрі		У землі		У повітрі		У землі
Площа поперечного перерізу, мм²	Cu	Ал	Cu	Ал	Cu	Ал	Cu	Ал
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Note:The armor of single-core cables is made of non-magnetic materials.
