Кабель живлення BS 5467

Купуйте кабель живлення BS 5467 на фабриці Beida в Тяньцзіні, ми можемо запропонувати прямі заводські ціни. Цей тип кабелю відповідає британським стандартам і може використовуватися для ліній живлення та керування. Він захищений сталевою дротяною бронею і може витримувати певні сили розтягування та стиснення. Його можна використовувати всередині будівель або закопувати безпосередньо під землю.

Надіслати запит

Опис продукту

Цей стандартний кабель живлення BS 5467 добре розроблений і повністю функціональний, підходить як для ліній живлення, так і для ліній керування, забезпечуючи стабільне та надійне рішення для передачі електроенергії для різних промислових і цивільних застосувань. Його унікальна броня зі сталевого дроту є головною родзинкою. Така конструкція не тільки підвищує механічну міцність кабелю, дозволяючи йому протистояти зусиллям розтягування та стиснення та ефективно протистояти зовнішнім фізичним пошкодженням, але й значно покращує його довговічність та термін служби, зберігаючи стабільну роботу навіть у суворих умовах.

Кабель живлення BS 5467 від Tianjin Beida також може похвалитися відмінною екологічністю. Будь то внутрішня проводка у висотних будинках або складні підземні проекти, цей кабель легко впорається з усім. Усередині будівель він легко інтегрується в різні стилі декору, пропонуючи як естетику, так і практичність; у той час як під землею його чудова стійкість до корозії та води гарантує, що кабель не піддається впливу факторів навколишнього середовища під час тривалого захоронення, забезпечуючи безперервну та стабільну передачу електроенергії.

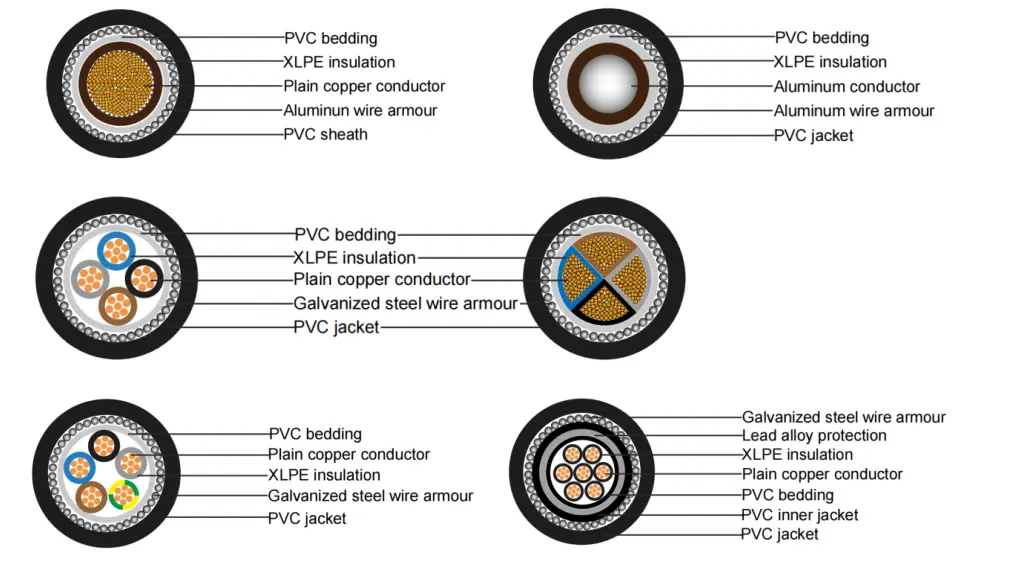

Структура продукту

Bs 5467 Power Cable

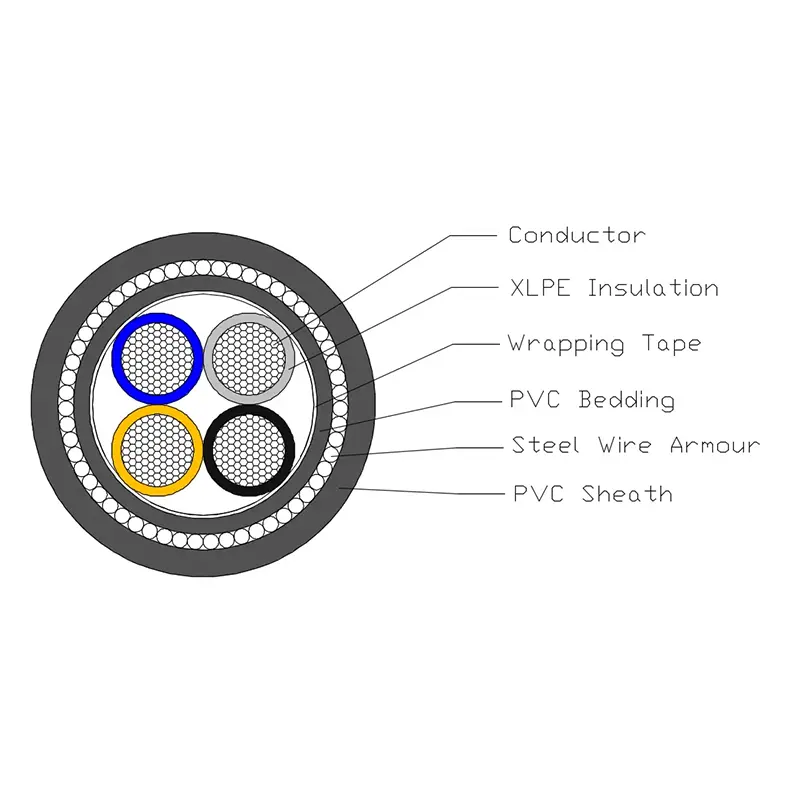

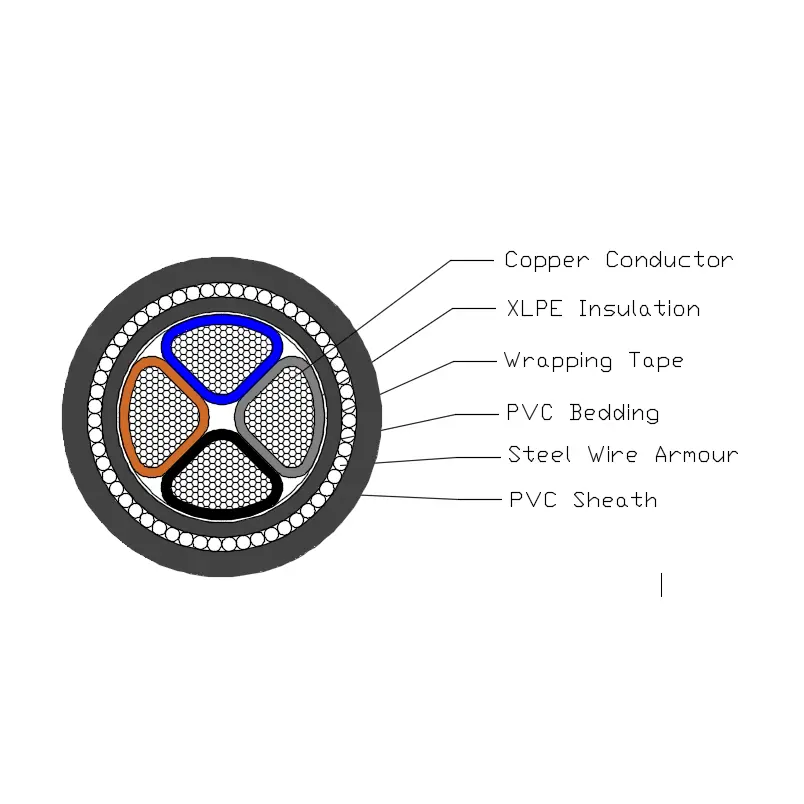

Кабель живлення SWA з ПВХ-ізоляцією із зшитого поліетилену складається з мідного провідника T1R, ізоляції з зшитого поліетилену, підстилки з ПВХ, броні зі сталевих водозливів і оболонки з ПВХ.

Провідник: суцільний мідний або алюмінієвий провідник, круглий або фігурний, клас 2 відповідно до BS EN 60228.

Ізоляція: XLPE типу GP8 відповідно до BS 7655-1.3

Колір сердечника: 1 сердечник: коричневий або синій

2 жили: борн, синій

3 жили: борн, чорний, сірий

4 жили: блакитний, борн, чорний, сірий

5 ядер: зелений/жовтий, синій, борн, чорний, сірий

Вище 5 кодів: білі ядра з чорним номером

Постільний матеріал: Постільний матеріал повинен складатися з екструдованого полімерного матеріалу, який відповідає робочій температурі кабелю.

Броня сталевого дроту: одножильний кабель: броня алюмінієвого дроту

Багатожильний кабель: броня зі сталевого дроту

Зовнішня оболонка: оболонка повинна бути виготовлена з екструдованого ПВХ-матеріалу відповідно до типу 9, зазначеного в BS 7655-4.2.

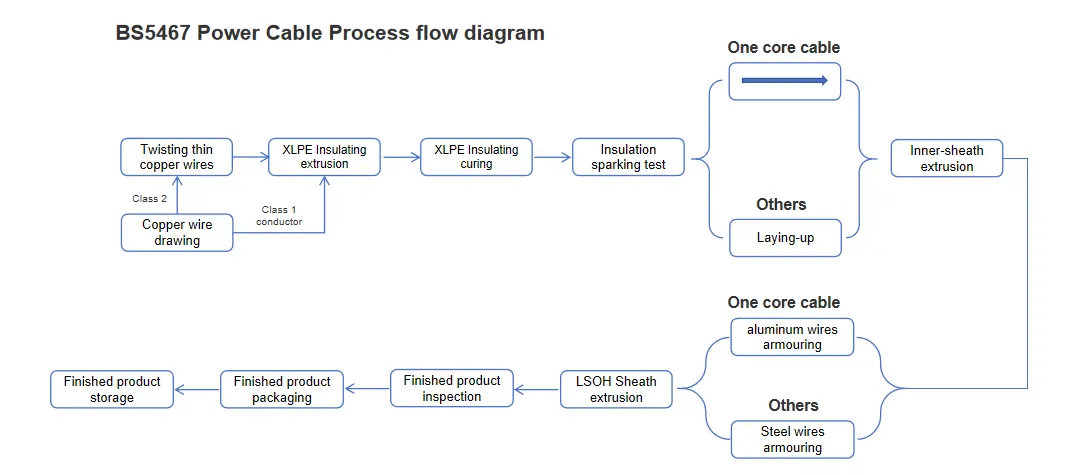

Схема процесу

Bs 5467 Power Cable

Параметр продуктивності

Силовий кабель BS 5467 має чітко визначені електричні та фізичні параметри. Його номінальна напруга встановлюється на двох рівнях: 600 кВ і 1000 кВ, що відповідає вимогам до напруги в різних сценаріях. Під час тестування на електробезпеку виріб витримав випробувальну напругу 3,5 кВ протягом 5 хвилин без будь-яких пробій, повністю демонструючи надійність його електричних характеристик ізоляції. Що стосується температурної адаптації, цей продукт має широкий діапазон робочих температур і може стабільно працювати в середовищах від 0 ℃ до +90 ℃. Тим часом його температура короткого замикання може досягати +250 ℃, демонструючи чудову стійкість до високих температур. Крім того, цей продукт має надзвичайну гнучкість із мінімальним радіусом вигину, що у 12 разів перевищує його зовнішній діаметр, що полегшує встановлення та підключення проводів у різних складних середовищах. З точки зору вогнестійкості цей продукт відповідає стандарту вогнестійкості BS EN 60332-1-2, що ефективно знижує ризик пожежі.

Тест кабелю

Звичайні випробування кабелю

Перевірка опору провідника постійному струму: виконайте перевірку опору постійного струму провідника при 20ºC. Виміряне значення опору постійному струму провідника має суворо відповідати відповідним вимогам розділу 2 стандарту BS EN 60228.

Перевірка напруги електричного кабелю: подайте на кабель напругу 3500 В на 5 хвилин. Під час цього процесу кабель не повинен виникнути з ладу.

Вибіркові тести

Перевірка структури провідника: структура провідника повинна повністю відповідати технічним вимогам, зазначеним у BS EN 60228.

Перевірка розмірів: розміри ізоляції кабелю, внутрішньої оболонки, дротяної арматури та оболонки мають відповідати спеціальним вимогам у таблиці 3 стандарту BS 5467.

Випробування на горіння одного кабелю: Результати випробування на горіння одного кабелю мають відповідати вимогам BS EN 60332-1-2.

Тестування типу

Характеристики ізоляції: характеристики ізоляції кабелю мають відповідати вимогам, зазначеним у BS 7655-1-3.

Характеристики внутрішнього вкладиша: характеристики внутрішнього вкладиша повинні відповідати відповідним вимогам пункту 9.2 BS 5467.

Ефективність оболонки: Ефективність оболонки має відповідати вимогам, зазначеним у BS 7655-4-2.

Перевірка на сумісність: результати перевірки на сумісність повинні відповідати вимогам Додатку C BS 5467.

Випробування на усадку ізоляції: Випробування на усадку ізоляції має відповідати вимогам пункту 18.3 стандарту BS 5467, а метод випробування має виконуватися відповідно до BS EN 60811-502.

Випробування оболонки на усадку: Випробування оболонки на усадку має відповідати вимогам пункту 18.6 BS 5467.

Випробування на стійкість до розриву оболонки: Випробування на стійкість до розриву оболонки має відповідати вимогам Додатку D BS 5467.

Розмір конструкції

Максимальний опір провідника і броні
для одножильного кабелю при 20 ℃
Тип	Максимальний опір при 20 ℃
Номінальна площа поперечного перерізу провідника	Диригент		Алюмінієва дротяна броня
Номінальна площа поперечного перерізу провідника	Мідь	Алюміній	Кабелі з багатожильною мідною жилою	Кабелі з багатожильною алюмінієвою жилою
мм²	Ω／км	Ω／км	Ω／км	Ω／км
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Максимальний опір провідника і броні
для кабелю від 2 до 5 жил при 20 ℃
Тип	Максимальний опір при 20 ℃
Номінальна площа поперечного перерізу провідника	Диригент		Броня зі сталевого дроту
	Мідь	Алюміній	Кабелі з багатожильною мідною жилою
	Мідь	Алюміній	2 ядра	3 ядра	4 ядра	5 ядер
мм²	Ω／км	Ω／км	Ω／км	Ω／км	Ω／км	Ω／км
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Потужність по струму в амперах（A）

Номінальна напруга 0,6/1 кВ Силовий кабель з ізоляцією з зшитого поліетилену
пропускна здатність по струму в амперах（A）
Температура навколишнього середовища: повітря: 40 ℃, земля: 25 ℃
Температура провідника: 90 ℃
Коефіцієнт теплового опору ґрунту: 1,0 к·м/Вт
Тип	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/ПВХ, AL/XLPE/ПВХ/AWA/ПВХ				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/ПВХ, AL/XLPE/ПВХ/SWA/ПВХ
Кількість сердечників	Одноядерний				Багато ядер
Площа поперечного перерізу, мм²	У повітрі		У землі		У повітрі		У землі
Площа поперечного перерізу, мм²	Cu	Ал	Cu	Ал	Cu	Ал	Cu	Ал
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Примітка: броня одножильних кабелів виготовлена з немагнітних матеріалів.
