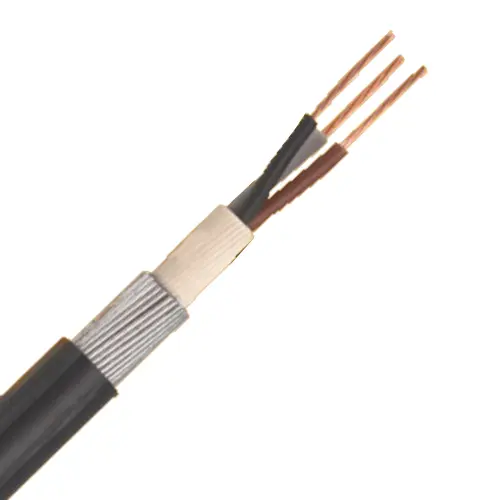

Кабель живлення BS 6346

Tianjin Beida є китайським виробником і постачальником кабелю живлення BS 6346. Цей вид кабелю можна використовувати для ліній живлення та керування в системах низької напруги. Кабель ізольований і покритий ПВХ і захищений сталевою бронею. Кабель витримує натяг і тиск. Його можна встановити всередині будівель або закопати прямо під землю.

Надіслати запит

Опис продукту

Як професійний виробник, силовий кабель Beida BS 6346 використовує вдосконалені ПВХ-ізоляційні та оболонкові матеріали зі сталевою дротяною бронею, яка може ефективно протистояти зовнішньому натягу та тиску, щоб забезпечити тривалу стабільну роботу кабелю. Силові кабелі BS 6346 забезпечують високий рівень безпеки та стабільності незалежно від того, чи встановлені вони всередині будівель чи закопані безпосередньо під землею. Його мідний провідник, прокладка з ПВХ і броня зі сталевого дроту дозволяють кабелю витримувати фізичний тиск у складних середовищах, забезпечують нормальну роботу систем живлення та вирішують проблему, пов’язану з тим, що традиційні силові кабелі легко пошкоджуються в суворих умовах.

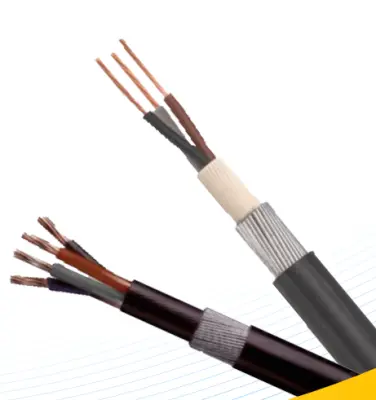

Структура продукту

Bs 6346 Power Cable

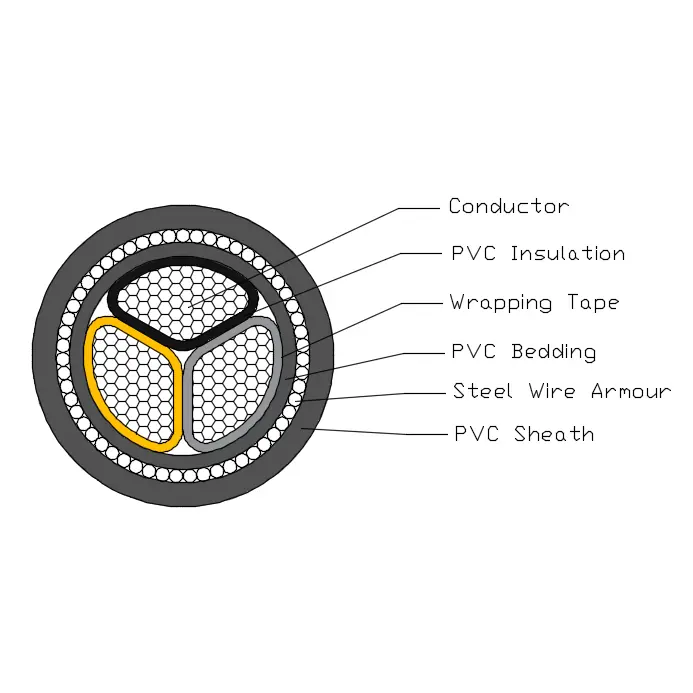

Силовий кабель BS 6346 складається з мідного провідника T1R, ізоляції з ПВХ, підкладки з ПВХ, броні зі сталевих водозливів і оболонки з ПВХ.

Провідник: суцільний мідний або алюмінієвий провідник, круглий або фігурний, клас 2 відповідно до BS EN 60228.

Ізоляція: ПВХ типу GP8 відповідно до BS 7655-1.3

Колір сердечника: 1 сердечник: коричневий або синій

2 жили: борн, синій

3 жили: борн, чорний, сірий

4 жили: блакитний, борн, чорний, сірий

5 ядер: зелений/жовтий, синій, борн, чорний, сірий

Вище 5 кодів: білі ядра з чорним номером

Постільний матеріал: Постільний матеріал має бути екструдованим полімерним матеріалом LSOH, який відповідає робочій температурі кабелю.

Броня сталевого дроту: одножильний кабель: броня алюмінієвого дроту

Багатожильний кабель: броня зі сталевого дроту

Зовнішня оболонка: оболонка повинна бути виготовлена з екструдованого ПВХ матеріалу типу TM1, зазначеного в BS 7655.

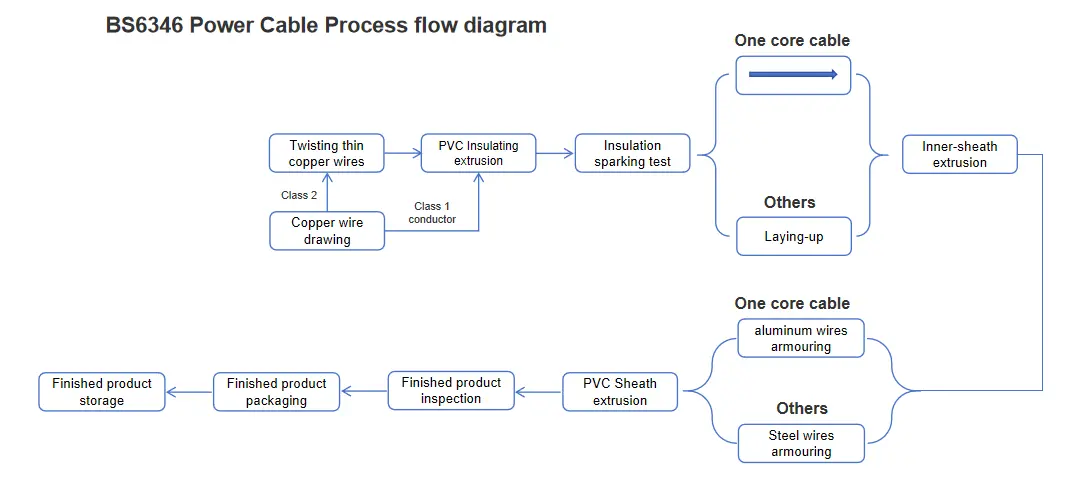

Схема процесу

Bs 6346 Power Cable

Параметр продуктивності

Номінальна напруга: 600/1000кВ

Випробувальна напруга: 3,5 кВ протягом 5 хвилин пробою не відбулося

Робоча температура: від 0ºC до +60ºC

Температура короткого замикання: +160 ºC

Мінімальний радіус вигину: 12* OD;

Вогнезахисний: BS EN 60332-1-2

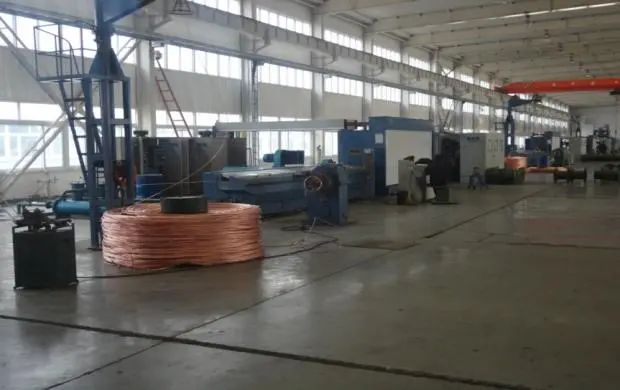

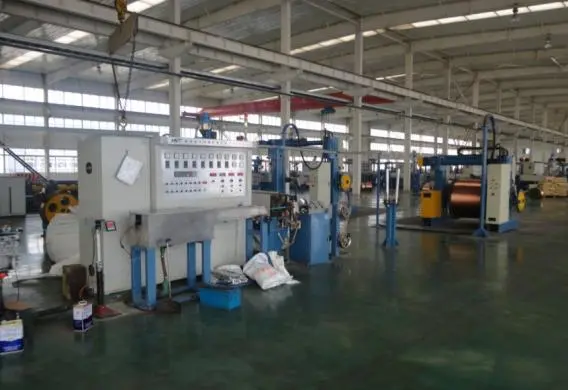

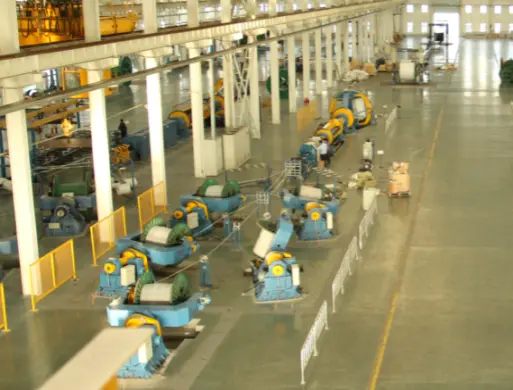

виробниче та інспекційне обладнання

креслярська машина

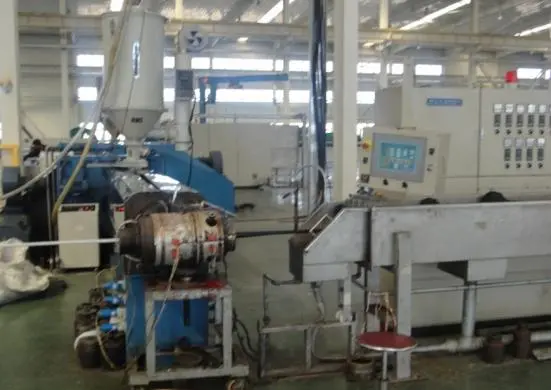

екструдер ізоляції

кабелеутворювач

екструдер оболонки

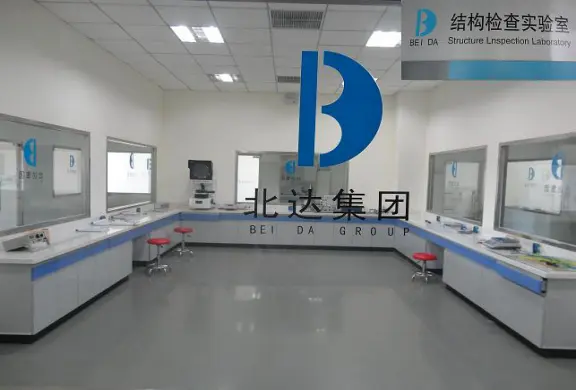

лабораторія конструктивних та електротехнічних характеристик

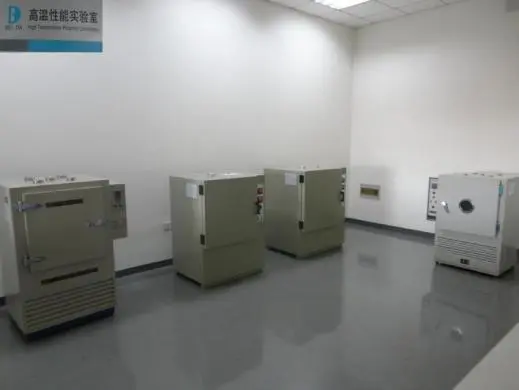

камера термічного старіння

Потужність по струму в амперах（A）

Номінальна напруга 0,6/1 кВ ПВХ-ізоляція силового кабелю, пропускна здатність по струму в амперах（A）Температура навколишнього середовища: у повітрі: 40℃, у землі: 25℃ Температура провідника: 70℃ Коефіцієнт теплового опору ґрунту: 1,0 к·м/Вт
Номінальна напруга 0,6/1 кВ ПВХ-ізоляція силового кабелю, пропускна здатність по струму в амперах（A）Температура навколишнього середовища: у повітрі: 40℃, у землі: 25℃ Температура провідника: 70℃ Коефіцієнт теплового опору ґрунту: 1,0 к·м/Вт
Тип	CU/ПВХ/ПВХ, AL/ПВХ/ПВХ, CU/ПВХ/ПВХ/STA/ПВХ, AL/ПВХ/ПВХ/STA/ПВХ, CU/ПВХ/ПВХ/AWA/ПВХ, AL/ПВХ/ПВХ/AWA/ПВХ				CU/ПВХ/ПВХ, AL/ПВХ/ПВХ, CU/ПВХ/ПВХ/STA/ПВХ, AL/ПВХ/ПВХ/STA/ПВХ, CU/ПВХ/ПВХ/SWA/ПВХ, AL/ПВХ/ПВХ/SWA/ПВХ
Кількість сердечників	Одноядерний				Багато ядер
Площа поперечного перерізу, мм²	У повітрі		У землі		У повітрі		У землі
Площа поперечного перерізу, мм²	Cu	Ал	Cu	Ал	Cu	Ал	Cu	Ал
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
Примітка: броня одножильних кабелів виготовлена з немагнітних матеріалів.
