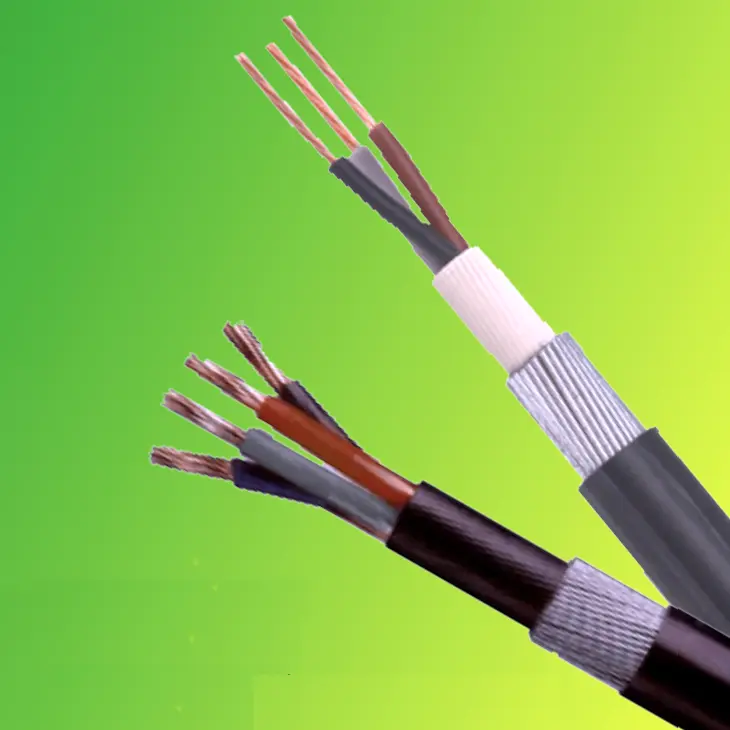

Кабель живлення BS 6724

Щоб отримати прямі заводські ціни на кабель живлення BS 6724, ви можете вибрати Beida як свого постачальника. Цей тип кабелю відповідає британським стандартам і може використовуватися для ліній живлення та керування. Кабель захищений безгалоговою оболонкою з низьким рівнем диму. У разі пожежі цей кабель виділяє дуже мало диму, і дим нетоксичний. Він підходить для використання в густонаселених районах і може бути встановлений всередині будівель або закопаний безпосередньо під землею.

Надіслати запит

Опис продукту

Beida є професійним постачальником кабелів і проводів у Китаї. З точки зору структури продукту, наш силовий кабель BS 6724 використовує ізоляцію зі зшитого поліетилену (XLPE) і безгалогенну, малодимну поліолефінову оболонку в поєднанні з армованим шаром із оцинкованого сталевого дроту, утворюючи багатошарову систему захисту. Безгалогенна оболонка з низьким рівнем диму має значні переваги в безпеці; під час дії вогню він не тільки виділяє надзвичайно низьку кількість диму, зменшуючи вплив диму на пропускання навколишнього світла та забезпечуючи видимість евакуації, але також виробляє нетоксичний та некорозійний дим, запобігаючи вторинним травмам і повністю задовольняючи потреби безпеки в густонаселених районах.

Кабелі доступні в різних характеристиках, від одножильних до 48-жильних. Провідники виготовлені з високоякісної відпаленої міді, що забезпечує чудову провідність. Ізоляційний шар має високу міцність ізоляції та пройшов випробування на витримку напруги для забезпечення безпечної експлуатації. Силові кабелі Tianjin Beida BS 5467 є надійними рішеннями для передачі електроенергії на промислових підприємствах, електропроводки у висотних будинках або розподілу електроенергії в підземних трубопроводах, створюючи надійний бар’єр безпеки для передачі електроенергії професійної якості.

Структура продукту

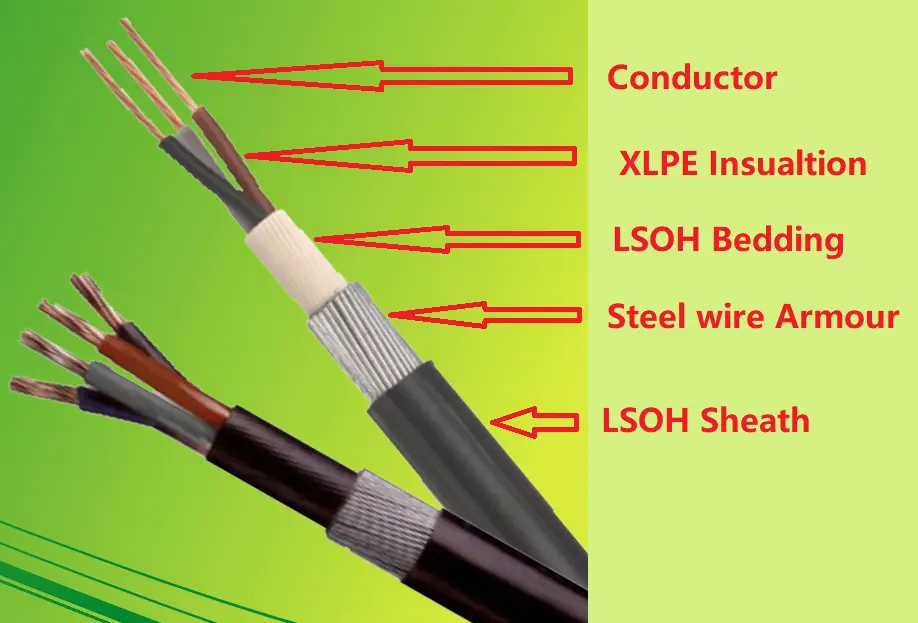

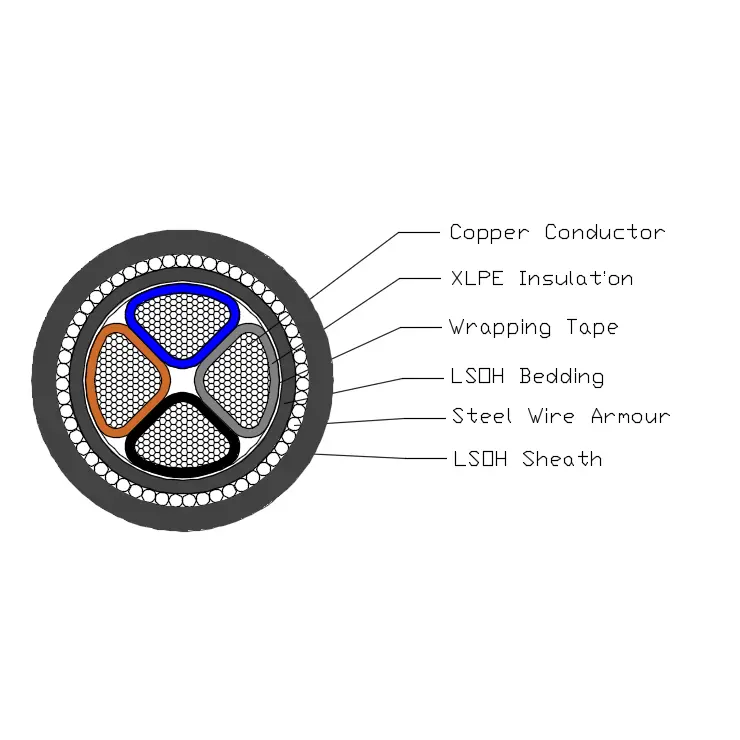

Кабель живлення BS 6724 складається з мідного провідника T1R, ізоляції з зшитого поліетилену, підкладки з ПВХ, броні зі сталевих водозливів і оболонки LSOH.

Провідник: суцільний мідний або алюмінієвий провідник, круглий або фігурний, клас 2 відповідно до BS EN 60228.

Ізоляція: XLPE типу GP8 відповідно до BS 7655-1.3

Колір сердечника: 1 сердечник: коричневий або синій

2 жили: борн, синій

3 жили: борн, чорний, сірий

4 жили: блакитний, борн, чорний, сірий

5 ядер: зелений/жовтий, синій, борн, чорний, сірий

Вище 5 кодів: білі ядра з чорним номером

Постільний матеріал: Постільний матеріал має бути екструдованим полімерним матеріалом LSOH, який відповідає робочій температурі кабелю.

Броня сталевого дроту: одножильний кабель: броня алюмінієвого дроту

Багатожильний кабель: броня зі сталевого дроту

Зовнішня оболонка: оболонка має бути виготовлена з екструдованого матеріалу LSOH, зазначеного в BS 7655-6.1.

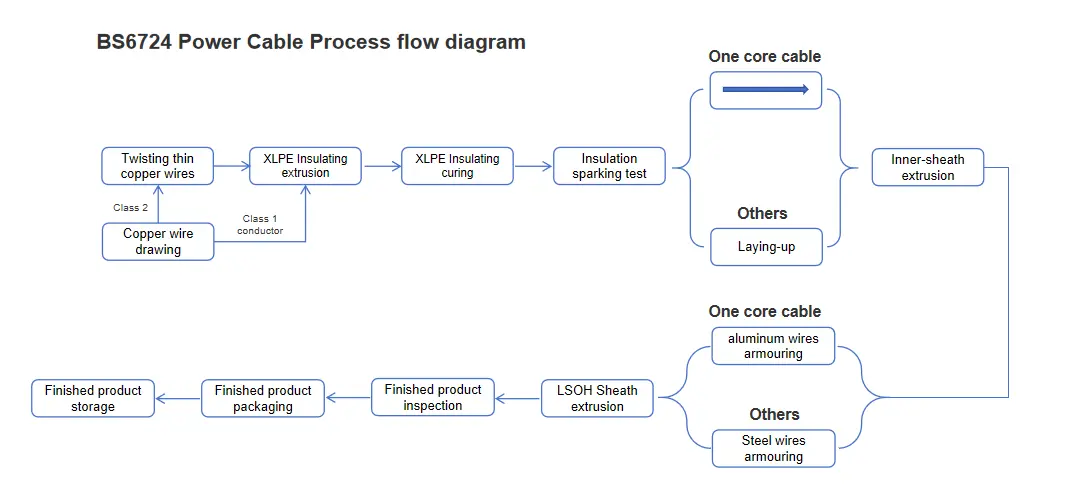

Схема процесу

Параметр продуктивності

Кабель живлення BS 6724 має номінальну напругу 600/1000 кВ, легко пом’якшуючи вимоги високої напруги до роботи транспортних засобів. Він витримав ретельний 5-хвилинний стрес-тест з напругою 3,5 кВ без будь-яких пробоїв, продемонструвавши стабільні та надійні характеристики ізоляції.

Виріб має широкий діапазон робочих температур, від 0℃ до +90℃. Навіть у надзвичайно високотемпературному середовищі він може витримувати температуру до +250 ℃ в умовах короткого замикання, що робить його придатним для різноманітних додатків VGA.

Він надзвичайно гнучкий, з мінімальним радіусом вигину, що у 12 разів перевищує його зовнішній діаметр, що забезпечує гнучке та просте підключення проводів незалежно від місця встановлення. Крім того, його рівень випромінювання світла відповідає стандартам BS EN 60332-1-2, його характеристики без галогенів сертифіковані IEC 60754 і EN 50267, а його щільність диму відповідає вимогам IEC 61034 і EN 50268, максимізуючи його безпеку та екологічність.

Розмір конструкції

Максимальний опір провідника і броні
для одножильного кабелю при 20 ℃
Тип	Максимальний опір при 20 ℃
Номінальна площа поперечного перерізу провідника	Диригент		Алюмінієва дротяна броня
Номінальна площа поперечного перерізу провідника	Мідь	Алюміній	Кабелі з багатожильною мідною жилою	Кабелі з багатожильною алюмінієвою жилою
мм²	Ω／км	Ω／км	Ω／км	Ω／км
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Максимальний опір провідника і броні
для кабелю від 2 до 5 жил при 20 ℃
Тип	Максимальний опір при 20 ℃
Номінальна площа поперечного перерізу провідника	Диригент		Броня зі сталевого дроту
	Мідь	Алюміній	Кабелі з багатожильною мідною жилою
	Мідь	Алюміній	2 ядра	3 ядра	4 ядра	5 ядер
мм²	Ω／км	Ω／км	Ω／км	Ω／км	Ω／км	Ω／км
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Потужність по струму в амперах（A）

Номінальна напруга 0,6/1 кВ Силовий кабель з ізоляцією з зшитого поліетилену
пропускна здатність по струму в амперах（A）
Температура навколишнього середовища: повітря: 40 ℃, земля: 25 ℃
Температура провідника: 90 ℃
Коефіцієнт теплового опору ґрунту: 1,0 к·м/Вт
Тип	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/ПВХ, AL/XLPE/ПВХ/AWA/ПВХ				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/ПВХ, AL/XLPE/ПВХ/SWA/ПВХ
Кількість сердечників	Одноядерний				Багато ядер
Площа поперечного перерізу, мм²	У повітрі		У землі		У повітрі		У землі
Площа поперечного перерізу, мм²	Cu	Ал	Cu	Ал	Cu	Ал	Cu	Ал
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Примітка: броня одножильних кабелів виготовлена з немагнітних матеріалів.
