Неброньований кабель середнього напруги з ПВХ-ізоляцією із зшитого поліетилену

Tianjin Beida є китайським виробником і постачальником неброньованих кабелів середнього напруги з ПВХ-ізоляцією із зшитого поліетилену. Ці кабелі широко використовуються в енергосистемах. Він служить «силовою артерією» міських електромереж, промислових і гірничодобувних підприємств і багатоповерхових будинків і може передавати електроенергію високої напруги 10,35 кВ від підстанцій до різних енергетичних терміналів.

Вибір кабелів середньої напруги

1. Виберіть відповідно до рівня напруги, зазвичай використовується рівень кабелю 3,6/6 кВ， 6/10 кВ， 8,7/15 кВ，12/20 кВ，18/30 кВ；26/35 кВ；

2. Виберіть відповідно до потужності обладнання або струму, що передається, обчисліть струм, який має використовувати обладнання відповідно до потужності обладнання, а потім виберіть відповідно до таблиці напруги кабелю. Крім того, необхідно розрахувати падіння напруги кабелю, використовуючи довжину кабелю, і падіння напруги не може перевищувати 5%.

Структура продукту

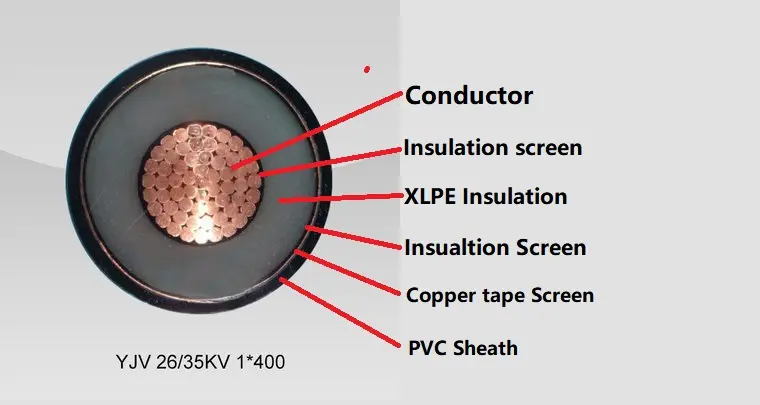

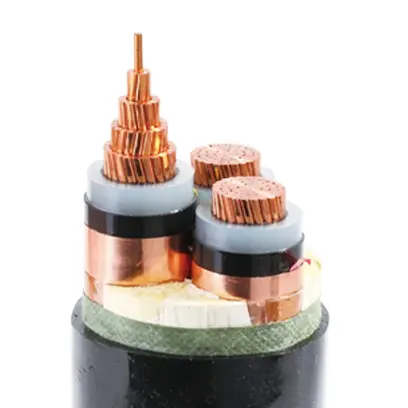

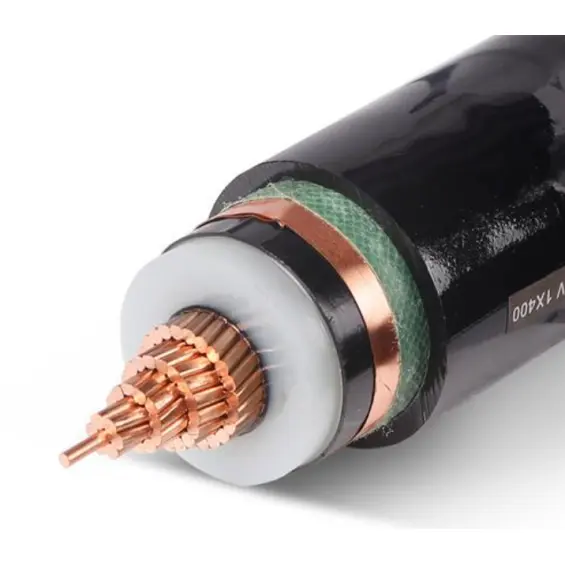

Неброньований кабель середнього напруги з ПВХ-ізоляцією із зшитого поліетилену складається з мідного провідника T1R, ізоляції з зшитого поліетилену, обгорткової стрічки з ПВХ, броні зі сталевої стрічки та оболонки з ПВХ.

Провідник: мідний або алюмінієвий провідник, круглий або фасонний, клас 2 згідно з IEC 60228

і GB/T 3956-2008.

Ізоляція: ізольований із зшитого поліетилену, товщина ізоляції, властивості матеріалу мають відповідати IEC 60502-2 і GB/T 12706.2, GB/T 12706.3.

Екран провідника: Екран провідника має складатися з екструдованого напівпровідникового неметалічного матеріалу, а екструдований напівпровідниковий матеріал має бути щільно з’єднаний з ізоляцією.

Ізоляційний екран: ізоляційний екран повинен складатися з неметалічного напівпровідникового шару та металевого шару. Кожна ізольована жила дроту повинна бути безпосередньо екструдована з неметалевим напівпровідниковим шаром, щільно поєднаним з ізольованою жилою дроту або відшаровуваною. Тоді шар металевого екрану має бути перекритий поза неметалевим напівпровідниковим шаром, і вимоги IEC 60502-2, GB/T 12706.2 та GB/T 12706.3 мають бути виконані.

Зовнішня оболонка: ПВХ оболонка Товщина оболонки, властивості матеріалу повинні відповідати IEC 60502.2 і GB/T 12706.

Вогнестійкий кабель: слід використовувати вогнестійкий матеріал зовнішньої оболонки з ПВХ. Вогнестійкі сорти можна класифікувати за трьома категоріями: група A, B і C.

Параметр продуктивності

Номінальна напруга: від 3,6/6 кВ до 18/30 кВ; 26/35 кВ

Випробувальна напруга: Випробувальна напруга промислової частоти повинна становити 3,5 U0, і випробування слід проводити протягом 5 хвилин без пробою.

Максимальна робоча температура провідника: 90 ºC

Температура короткого замикання: +250 ºC

Товщина ізоляції:

Комплексне випробування кабелю, гарантія якості без турбот!

Під час звичайного тестування опір постійного струму, напруга змінного струму та частковий розряд суворо відповідають національним стандартам і стандартам IEC, щоб забезпечити чудову продуктивність. Під час тестування зразків структура провідника, розмір ізоляційної оболонки та теплове подовження відповідають стандартам, а якість є надійною. Випробування типу є більш всебічним, охоплюючи механічні та фізичні властивості ізоляційної оболонки, електричні властивості, а також окреме та групове випробування на вогнестійкість, усе відповідно до стандартів GB/T та IEC, для супроводу безпеки кабелю!

Умови монтажу виробу:

Неброньований високовольтний кабель із зшитою поліетиленовою поліетиленовою оболонкою (ПВХ), температура навколишнього середовища для монтажу не повинна бути нижчою за 0º.

Мінімальний радіус вигину кабелю при установці

Купуйте зараз для безпечнішої й ефективнішої передачі електроенергії

Вибір неброньованого силового кабелю із зшитою поліетиленовою ізоляцією в ПВХ-оболонці - це не тільки прихильність до високої якості, але й гарантія довгострокової стабільної роботи. Довговічність, низькі витрати на технічне обслуговування та висока ефективність передачі цього кабелю можуть значно заощадити підприємствам і значно підвищити загальну ефективність енергосистеми. Довгострокове використання кабелю може значно скоротити витрати на технічне обслуговування та заміну, спричинені відключенням живлення, забезпечуючи таким чином вищу віддачу від інвестицій для підприємств.
