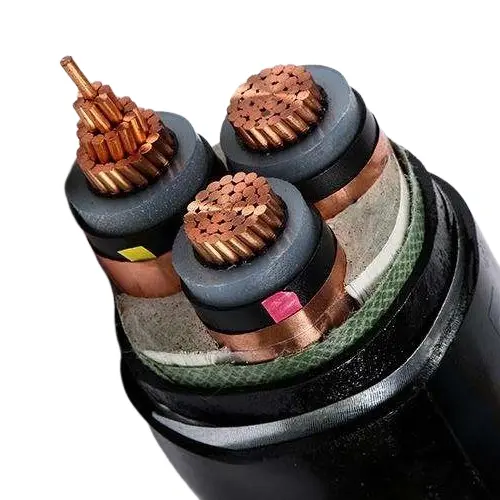

Кабель STA середнього напруги з ПВХ-ізоляцією із зшитого поліетилену

Цей кабель STA MV із зшитою поліетиленовою поліетиленовою оболонкою, пропонований професійним постачальником Beida, використовує зшитий поліетилен (XLPE) як ізоляційний матеріал, який має відмінні електричні властивості, термостійкість і стійкість до старіння. У поєднанні із зовнішньою оболонкою з полівінілхлориду (ПВХ) він додатково покращує захист від вологи, хімічної корозії та фізичного стирання. Армований шар сталевої стрічки надає кабелю високу міцність на стиск і удар, що дозволяє йому адаптуватися до різних умов прокладки, таких як пряме закопування, тунелі та трубопроводи. Він особливо підходить для способів монтажу, які не вимагають додаткового захисту трубопроводів і можуть бути закопані безпосередньо під землею.

Що стосується рівнів напруги, продукти охоплюють численні стандартні характеристики, такі як 3,6/6 кВ, 6/10 кВ, 8,7/15 кВ, 12/20 кВ, 18/30 кВ і 26/35 кВ, які можуть задовольнити потреби різних сценаріїв передачі та розподілу електроенергії середньої напруги. Конструкція кабельної конструкції є суворою, відповідає відповідним національним стандартам і має гарну довгострокову експлуатаційну стабільність і запас міцності.

Застосування:

Силові кабелі із зшитою поліетиленовою ізоляцією, ПВХ-оболонкою, армовані сталевою стрічкою, в основному використовуються в міських електромережах, сільських електромережах, шахтах і залізничних транзитних системах завдяки їх захисту сталевою стрічкою. Вони використовуються для підключення такого обладнання, як підстанції, розподільні шафи, трансформатори та генератори. Цей тип кабелю підходить для передачі електроенергії в електромережах або промислових установках. Він може бути закопаний безпосередньо під землю або встановлений у кабельних траншеях чи кабельних лотках. Кабель може витримувати певний тиск, але не силу розтягування.

Структура продукту

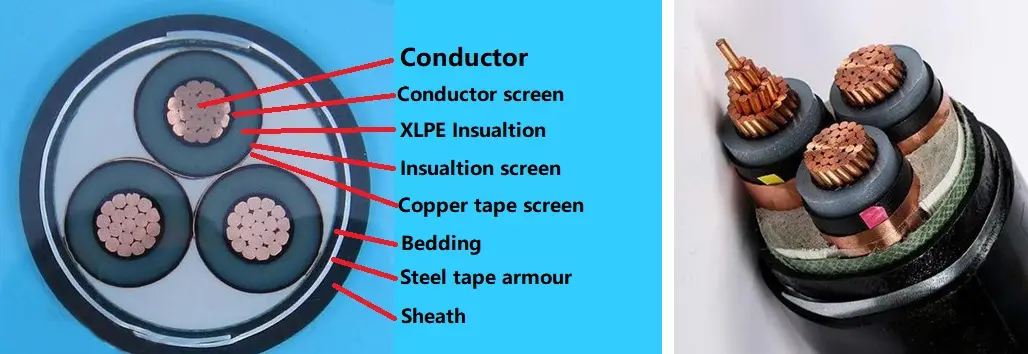

Кабель STA MV із зшитою поліетиленовою поліетиленовою ізоляцією в ПВХ-оболонці складається з мідного провідника T1R, ізоляції з зшитого поліетилену, обгорткової стрічки з ПВХ, броні зі сталевої стрічки та оболонки з ПВХ.

Провідник: мідний або алюмінієвий провідник, круглий або фасонний, клас 2 згідно з IEC 60228

і GB/T 3956-2008.

Ізоляція: ізоляція із зшитого поліетилену, товщина ізоляції, властивості матеріалу мають відповідати IEC 60502-2 і GB/T 12706.2, GB/T 12706.3.

Екранування провідника: Екранування провідника має бути виготовлено з екструдованого напівпровідникового неметалічного матеріалу, а екструдований напівпровідниковий матеріал має бути щільно прикріплений до ізоляції.

Ізоляційний екран: ізоляційний екран повинен складатися з комбінації неметалічного напівпровідного шару та металевого шару. Неметалічний напівпровідниковий шар, який щільно з’єднаний з ізоляційною жилою або який можна відшаровувати, слід безпосередньо екструдувати на кожну ізольовану жилу. Потім металевий екрануючий шар слід обернути навколо неметалічного напівпровідного шару. Він має відповідати положенням IEC 60502-2, GB/T 12706.2 і GB/T 12706.3.

Внутрішнє покриття: Внутрішнє покриття має бути екструдованим. Матеріали повинні відповідати робочій температурі кабелю та бути сумісними з ізоляційним матеріалом.

Броня зі сталевої стрічки: у багатожильних кабелях броня повинна бути нанесена на внутрішнє покриття, що відповідає подвійній сталевій стрічці. Одножильні кабелі для використання в мережі змінного струму. системи повинні складатися з немагнітної сталевої стрічки.

Зовнішня оболонка: оболонка з ПВХ, товщина оболонки, властивості матеріалу мають відповідати IEC 60502.2 і GB/T 12706.

Вогнестійкий кабель: слід використовувати вогнестійкий матеріал зовнішньої оболонки з ПВХ. Вогнестійкі сорти можна класифікувати за трьома категоріями: група A, B і C.

Параметр продуктивності

Номінальна напруга: від 3,6/6 кВ до 18/30 кВ; 26/35 кВ

Випробувальна напруга: Випробувальна напруга промислової частоти має становити 3,5 U0, і тест має тривати 5 хвилин без пробою.

Максимальна робоча температура провідника: 90 ºC

Температура короткого замикання: +250 ºC

Товщина ізоляції:

Тест кабелю

Звичайні випробування кабелю включають: 1) Випробування опору постійного струму провідника, вимагаючи відповідності опору постійному струму при 20ºC вимогам GB/T 3956-2008 і IEC 60228; 2) Перевірка напруги змінного струму, безперервна при напрузі 3,5 U0 протягом 5 хвилин, пробою не повинно бути; 3) Випробування на частковий розряд, проведене відповідно до GB/T 3048.12, при напрузі 1,73U0 не повинно виникати виявлених розрядів, що перевищують 10 пКл, а чутливість тесту повинна досягати 10 пКл або вище.

Випробування зразків в основному включають: 1) Перевірку конструкції провідника, яка має відповідати вимогам GB/T 3956-2008 та IEC 60228; 2) Конструктивні розміри ізоляції, внутрішньої обшивки, сталевої стрічкової броні та оболонки мають відповідати вимогам IEC 60502.2, GB/T 12706.2-2020 та GB/T 12706.3-2020; 3) Випробування на теплове подовження, яке повинно проводитися відповідно до GB/T 2951.21-2008 і розділу 9 IEC 60811-2-1, і результати повинні відповідати відповідним стандартам.

Випробування типу охоплює наступне: механічні та фізичні властивості та електричні властивості ізоляції та оболонки мають відповідати вимогам IEC 60502.2, GB/T 12706.2-2020 та GB/T 12706.3-2020; випробування на спалювання одного кабелю має відповідати положенням GB/T 19666-2019 та IEC 60332; the bundled flame retardant test should also meet the requirements of GB/T 19666-2019 and IEC 60332.

Умови монтажу виробу:

Температура навколишнього середовища під час монтажу кабелю

Для силових кабелів із зшитою етиленовою ізоляцією та оболонкою з ПВХ температура навколишнього середовища під час монтажу не повинна бути нижче 0°C.

Мінімальний радіус вигину при монтажі кабелю

Упаковка та доставка

Деталі упаковки:

Це визначається кількістю та вимогами, які ви купуєте. Можна домовитись.

Порт: порт Тяньцзінь

Доставка: морем, повітрям, експресом.
