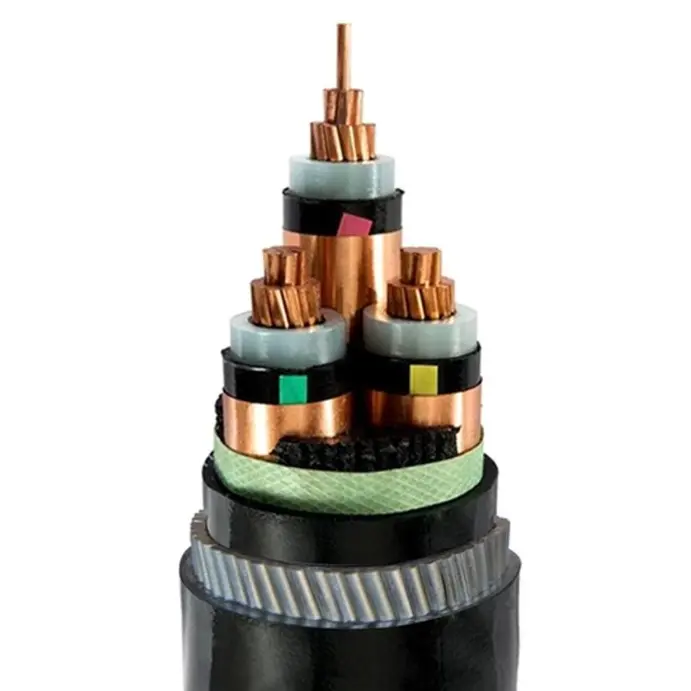

Кабель середнього напруги SWA з ПВХ-ізоляцією із зшитого поліетилену

Ви можете вибрати Beida Group як виробника та постачальника кабелю середнього напруги SWA з ПВХ-ізоляцією із зшитого поліетилену. Завдяки броньованому захисту із сталевого дроту кабель має такі основні переваги, як сильна міцність на розрив і хороша стійкість до зовнішніх механічних сил. Вони підходять для сценаріїв, що вимагають міцності на розрив, наприклад для великої висоти падіння та вертикального встановлення. Ці кабелі використовуються для передачі електроенергії в мережах передачі та розподілу або промислових установках.

Надіслати запит

Опис продукту

Beida Group має понад 30 років досвіду, щоб пропонувати кабель середнього напруги SWA із зшитою поліетиленовою ізоляцією з ПВХ оболонкою, ми можемо бути вашим виробником і постачальником, пропонуючи індивідуальні послуги.

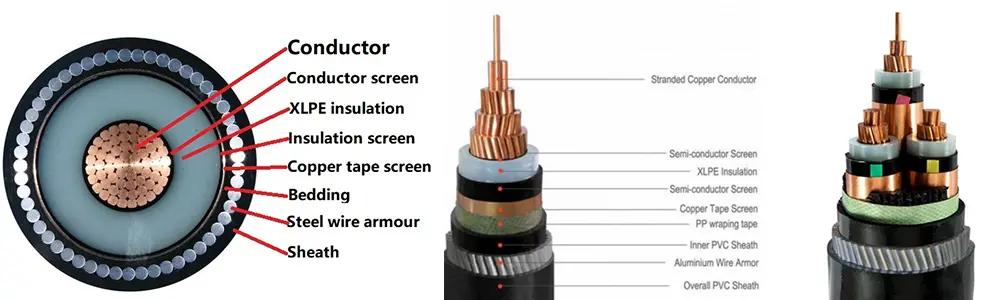

Структура продукту

Xlpe Insulated Pvc Sheathed Swa Mv Cable

XLPE ізольований ПВХ оболонкою SWA MV кабель складається з мідного провідника T1R, ізоляції XLPE, обгорткової стрічки ПВХ із сталевих дротів і оболонки з ПВХ.

Провідник: мідний або алюмінієвий провідник, круглий або фасонний, клас 2 згідно з IEC 60228

і GB/T 3956-2008.

Ізоляція: ізоляція із зшитого поліетилену, товщина ізоляції, властивості матеріалу мають відповідати IEC 60502-2 і GB/T 12706.2, GB/T 12706.3.

Екранування провідника: Екранування провідника має складатися з екструдованого напівпровідникового неметалічного матеріалу, який має бути щільно прикріплений до ізоляції.

Екранування ізоляції: Екранування ізоляції має складатися з комбінації неметалічного напівпровідникового шару та металевого шару. Кожна ізольована жила дроту повинна бути безпосередньо екструдована разом із неметалевим напівпровідниковим шаром, який щільно з’єднаний з ізольованою жилою дроту або може бути знятий. Потім металевий екрануючий шар повинен бути перекритий і обгорнутий навколо неметалічного напівпровідникового шару, і він повинен відповідати положенням IEC 60502-2, GB/T 12706.2 і GB/T 12706.3. Внутрішнє покриття: внутрішнє покриття має бути екструдованим. Матеріали повинні відповідати робочій температурі кабелю та бути сумісними з ізоляційним матеріалом.

Броня сталевих дротів: у багатожильних кабелях броня повинна бути застосована на внутрішньому покритті, що відповідає сталевим дротам. Одножильні кабелі для використання в мережі змінного струму. системи повинні складатися з немагнітних сталевих дротів.

Зовнішня оболонка: оболонка з ПВХ, товщина оболонки, властивості матеріалу мають відповідати IEC 60502.2 і GB/T 12706.

Вогнестійкий кабель: слід використовувати вогнестійкий матеріал зовнішньої оболонки з ПВХ. Вогнестійкі сорти можна класифікувати за трьома категоріями: група A, B і C.

Параметр продуктивності

Номінальна напруга: від 3,6/6 кВ до 18/30 кВ；26/35 кВ

Випробувальна напруга: Випробувальна напруга промислової частоти має становити 3,5U0, а перевірка має тривати 5 хвилин без будь-яких збоїв.

номінальна напруга U0/U	максимальна напруга Um	випробувальна напруга КВ
3,6/6	7.2	12.5
6/10	12	21
8,7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

Максимальна робоча температура провідника: 90 ºC

Температура короткого замикання: +250 ºC

товщина ізоляції:

номінальна напруга U0/U	товщина ізоляції:
3,6/6	2.5
6/10	3.4
8,7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

Порівняння силових кабелів середньої напруги із сталевим дротом (YJV32, CU/XLPE/PVC/SWA/PVC) і сталевими стрічковими (YJV22, CU/XLPE/PVC/STA/PVC)

демонструвати	Тонка броня зі сталевого дроту	Броня з подвійної сталевої стрічки (розривна упаковка)	основна відмінність
Основні механічні властивості	Чудова міцність на розтяг, помірна міцність на стиск і хороша гнучкість	Висока міцність на стиск, низька міцність на розтяг і середня продуктивність на вигин	Силові кабелі із сталевого дроту мають високу міцність на розрив; сталеві стрічкові броньовані силові кабелі мають відмінну міцність на стиск
спосіб укладання	Вертикальний, високий перепад, під водою, над головою, великий проліт	Пряме поховання, трубопровід, тунель (середовище з низьким розтягуванням)
спрямованість захисту	Він стійкий до пошкоджень при розтягуванні та ударах, має хорошу стійкість до вологи та корозії	Стійкий до сильного тиску, проколів гострими предметами, укусів гризунами	YJV32 підходить для динамічних навантажень, тоді як YJV22 підходить для статичних навантажень
Процес і вартість	Процес тонкої сталевої броні є складним, вартість матеріалу висока, а загальна ціна ще вища	Технологія сталевої стрічкової броні є зрілою та відносно дешевою	Якщо бюджет обмежений і немає великого попиту, YJV22 є кращим
радіус вигину	Відносно менший (завдяки добрій гнучкості сталевих ниток)	Відносно більший (обмотка сталевою стрічкою схильна до деформації)	YJV32 більш пристосований для укладання в обмеженому просторі

Пропозиції щодо вибору:

1. Якщо сценарій передусім передбачає витримку тиску (наприклад, пряме поховання, підземні комунальні тунелі), і немає значної сили розтягування або великої висоти падіння, рекомендується броня зі сталевої стрічки (YJV22, CU/XLPE/PVC/STA/PVC) для вищої економічної ефективності.

2. Якщо йдеться про вертикальне укладання, великий проліт, під водою або велику висоту падіння, і необхідно витримати осьову силу розтягу, слід віддати перевагу броні зі сталевого дроту (YJV32, CU/XLPE/PVC/SWA/PVC), щоб забезпечити довгострокову безпеку експлуатації.

3. Обидва мають відповідати рівню напруги в системі середньої напруги, поперечному перерізу провідника та вимогам захисту середовища прокладки (спеціальні вимоги, такі як стійкість до корозії та вогнестійкість, можуть бути налаштовані додатково).
